DS-HW3000 — Аппарат лазерной сварки и резки

DS-HW3000 — Аппарат лазерной сварки и резки металла. Предназначен для работ с токопроводящими металлами: низкоуглеродистыми, легированными, нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.

Благодаря высокой скорости, высокой точности, низкому энергопотреблению и многим другим преимуществам, технология лазерной сварки широко используется в микроэлектронике и электроприборах, автомобильной и аэрокосмической промышленности, машиностроении, полиграфии и других важных областях экономики.

Основные преимущества

Преимущество лазерной сварки по сравнению с ручной TIG и MIG/MAG сваркой – это минимальная зона термического влияния при одинаковой глубине проплавления и высокой скоростью сварки (до 4-х раз выше, в зависимости от толщины металла и способа сварки).

Особенности DS-HW3000

• Управление осуществляется с помощью сенсорного цветного дисплея.
• Аппарат оснащен чиллером с индикатором температуры. Это позволяет точно регулировать температуру охлаждающей жидкости и исключить перегрев лазерной головки и оптоволоконного кабеля.
• Доступно 9 ячеек памяти для быстрого переключения между режимами сварки.
• Выбор контроля движения «точка/линия».
• Режим Spot позволяет устанавливать время цикла и время паузы для качественных прихваток или точечных швов.
• Мониторинг состояния аппарата лазерной сварки.

Лазерный источник Raycus RFL-C3000-CE

Компания Wuhan Raycus обладает первоклассной международной командой исследователей и разработчиков волоконных лазеров и ключевых устройств.

Она создала множество новинок в отрасли. Компания последовательно разработала первый импульсный волоконный лазер мощностью 10 Вт, первый импульсный волоконный лазер мощностью 25 Вт, первый непрерывный волоконный лазер мощностью 100 Вт, первый непрерывный волоконный лазер мощностью 1000 Вт, первый непрерывный волоконный лазер мощностью 4000 Вт и первый непрерывный волоконный лазер мощностью 6000 Вт в Китае.

В марте 2013 года компания разработала первый в Китае волоконный лазер промышленного уровня мощностью 10 кВт, что сделало Китай второй страной в мире, освоившей основные технологии волоконных лазеров мощностью 10 000 Вт.

Источник обладает высокой эффективностью электрооптического преобразования, превосходным качеством луча, высокой плотностью энергии, широкой частотой модуляции. Высокая надежность, длительный срок службы и работа без обслуживания.

Широкое применение в сварке, прецизионной резке, облицовке, обработке поверхностей, 3D-печати и других областях. Выходные характеристики оптического волокна упрощают интеграцию с роботами в гибкое производственное оборудование для удовлетворения потребностей трехмерной обработки.

Технические характеристики лазерного источника

Система охлаждения S&A

Компания Teyu Electromechanical Co., Ltd., основанная в 2002 году, выпустила бренд чиллеров: S&A. Имея 22-летний опыт производства промышленных холодильных машин, компания признана пионером в области технологий охлаждения и надежным партнером в лазерной промышленности. TEYU S&A Chiller выполняет то, что обещает: производит высокопроизводительные, высоконадежные и энергоэффективные промышленные чиллеры высшего качества.

Чиллеры S&A идеально подходят для широкого спектра промышленных применений. В частности, для применения лазеров разработаны линейки лазерных охладителей воды, начиная от автономных устройств и заканчивая устройствами для монтажа в стойку, от маломощных до высокомощных серий, с применением технологии стабильности от ± 1 ℃ до ± 0,1 ℃.

Качество является главным приоритетом, как одного из профессиональных производителей промышленных холодильных машин, и оно распространяется на все этапы производства. Каждый чиллер тестируется в лаборатории при моделируемой нагрузке и соответствует стандартам CE, RoHS и REAC.

• Двойной контур охлаждения
• Активное охлаждение
• Температурная стабильность: ±0,5°C
• Диапазон регулирования температуры: 5°C ~35°C
• Хладагент: R-410a
• Интеллектуальная цифровая панель управления
• Встроенные функции сигнализации
• Фронтальное отверстие для заливки воды и сливное отверстие
• Встроенные передние ручки
• Высокий уровень гибкости и мобильности

Двойной контроль температуры. Интеллектуальная панель управления предлагает две независимые системы контроля температуры. Один предназначен для контроля состояния источника волоконного лазера, а другой — для оптики.

Двойная впускная система. Впускные и выпускные клапаны для воды установлены на передней основной панели для удобства пользования.

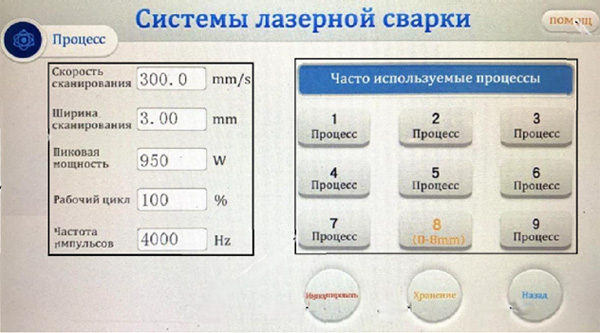

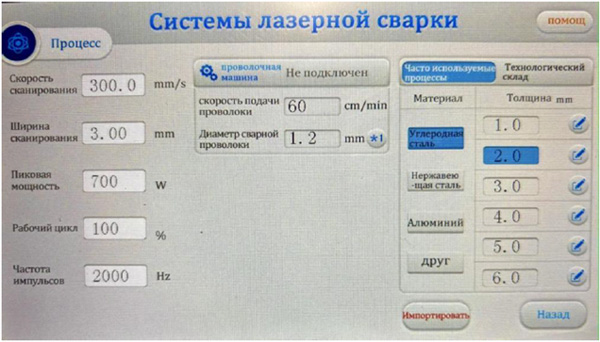

Система управления

Интеллектуальная система управления полностью на русском языке позволяет легко управлять настройками и отслеживать все необходимые процессы и показатели. Простое интуитивное управление, минимальное количество параметров для регулировки и возможность сохранять процессы в памяти устройства дают возможность быстро ввести аппарат в работу и начать использование.

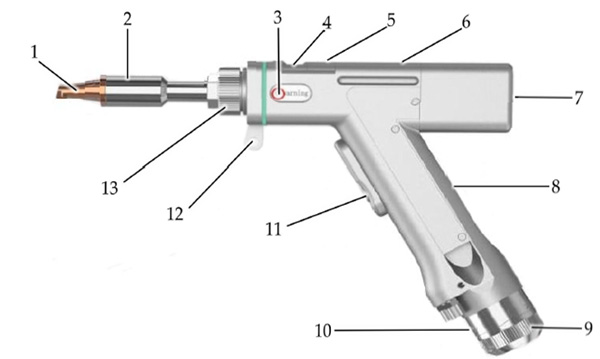

Лазерная сварочная головка SUP 23S

Лазерная сварочная головка SUP 23S является следующим поколением головок после серии 21S. Имеет более высокие показатели по защищённости линз, а также более высокие эксплуатационные характеристики. В данный момент головка серии 21S не выпускается производителем, уступив место серии SUP 23S.

1 — сопло
2 — шкала настройки фокуса
3 — индикатор режима работы
4 — защитная линза
5 — фокусирующая линза
6 — отражающая линза
7 — мотор коллиматора
8 — коллимирующая линза
9 — защитный кожух
10 — подача воды и газа
11 — кнопка включения
12 — кронштейн механизма подачи проволоки
13 — зажимная цанга

Подающее устройство

6 различных способов подачи проволоки: импульсная подача проволоки, асинхронная подача проволоки, подача проволоки с задержкой, непрерывная подача проволоки, синхронная подача проволоки, предварительная подача проволоки. Для сварки материалов разной толщины. Управление устройством для подачи проволоки имеет русифицированный интерфейс.

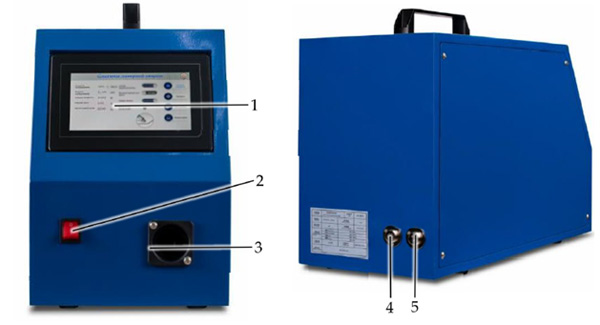

1 — панель управления подающим устройством
2 — кнопка включения подающего устройства
3 — отверстие под канал подачи проволоки
4 — разъем 2-pin для подключения кабеля к источнику
5 — разъем 3-pin для подключения питания подающего устройства 220В

Комплект поставки

Аппарат лазерной сварки и резки металла, DS-HW3000 (10 метров):

• Лазерный источник RAYCUS, 3кВТ
• Чиллер S&A
• Устройство подачи проволоки
• Лазерная сварочная головка SUP23S
• Система управления на русском языке
• Аргоновый редуктор
• Защитные очки
• Защитные линзы – 10 шт.
• Набор сварочных сопел – 8 шт.
• Набор ключей
