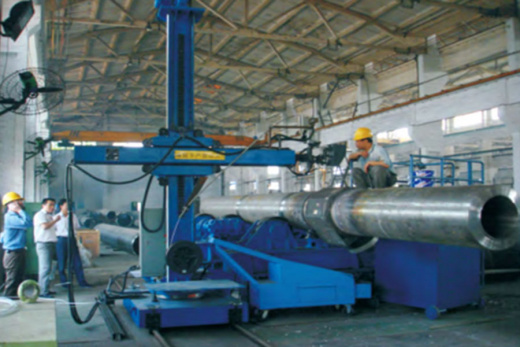

Сварочная колонна консольного типа JHJ5060 на приводной самоходной тележке (перемещение по рельсам) и электрическим поворотом

Колонна установлена на поворотно опорном подшипниковом узле с электрическим механизированым вращением на ±180°. Моторизованный подъем консоли посредством асинхронного электродвигателя. Скорость подъема 1000 мм/мин.

Движение консоли посредством асинхронного двигателя переменного тока с частотным регулированием обеспечивает плавно регулируемую скорость в диапазоне 110 — 1100 мм/мин.

• Ход консоли по вертикали — 5 000 мм.
• Ход консоли по горизонтали — 6 000 мм.
• Система защиты от срыва консоли.
• Консоль оборудована концевыми выключателями.
• Нагрузка на переднюю часть консоли 200 кг.

Характеристики свариваемого изделия

• Диаметр изделий: от 800 до 3500 мм.
• Толщина стенки: от 3 до 32 мм.
• Общий Вес изделия (max): до 10 тн.
• Длина изделий: до 6 000 мм.
• Материал обечаек: нержавеющие стали, низкоуглеродистые стали.
• Минимальный диаметр для сварки внутри обечайки для сварки под слоем флюса: 800 мм.
• Минимальный диаметр для сварки внутри обечайки для аргонодуговой сварки TIG: 800 мм.

В состав участка входит

1. Сварочная колонна консольного типа JHJ5060 на приводной самоходной тележке (перемещение по рельсам) с комплектом оборудования для сварки.
2. Стенд для сварки кольцевых швов (2 комплекта) в составе: 1 комплект несамоцентрирующихся роликовых опор г/п 10 тонн (1 приводная секция и 1 холостая секция) + 1 комплект несамоцентрирующихся роликовых опор г/п 10 тонн (2 холостые секции) с системой подъема роликов fit–up. Все секции перемещаются по направляющим рельсам с помощью электропривода, регулировка роликовых опор — ручное винтовое.
3. Стенд для сварки продольных швов (1 комплект) в составе: 1 комплект несамоцентрирующихся роликовых опор г/п 10 тонн (1 приводная секция и 1 холостая секция). Регулировка роликовых опор — ручное винтовое.
