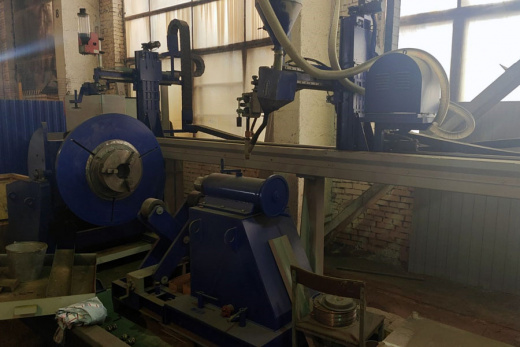

Установка для наплавки валов УНК-125КМП

Износ рабочих поверхностей валов, валков, опорных катков и крановых колес — естественный физический процесс, который долгое время означал только одно: списание дорогостоящей детали и закупку новой. Современные технологии наплавки переворачивают эту логику. Мы не просто возвращаем геометрию, мы создаем на поверхности новый, часто более износостойкий слой с заданными свойствами.

Установка УНК-125КМП от «ДельтаСвар» делает этот процесс управляемым, точным и воспроизводимым — превращая восстановление в промышленную технологию.

Три процесса в одной системе

Каждый метод наплавки по-своему управляет тепловложением, переносом материала и структурой получаемого слоя. УНК-125КМП поддерживает три ключевых процесса без замены базовых узлов:

1. Автоматическая наплавка под флюсом — стабильная дуга, надежная защита сварочной ванны шлаковой коркой и высокая производительность при восстановлении цилиндрических поверхностей больших диаметров.
2. Наплавка в среде защитных газов порошковой (и цельнотянутой) проволокой — возможность легирования через порошковый сердечник, получение слоев со специальными свойствами (коррозионная стойкость, износостойкость) при умеренном тепловложении.
3. Плазменная наплавка проволокой и порошком — концентрированная плазменная дуга дает минимальное перемешивание с основным металлом, тонкий слой наплавки и минимальную зону термического влияния; идеально для прецизионного нанесения дорогих сплавов.

После быстрой переналадки та же установка позволяет наплавлять внутренние поверхности отверстий с помощью горелки для защитных газов и смесей, а дополнительный рабочий стол, устанавливаемый на рельсовые направляющие, адаптирует систему под плоские детали. Таким образом, одна машина обслуживает разнообразную номенклатуру без компромисса в качестве.

Жесткая кинематическая архитектура — основа точности

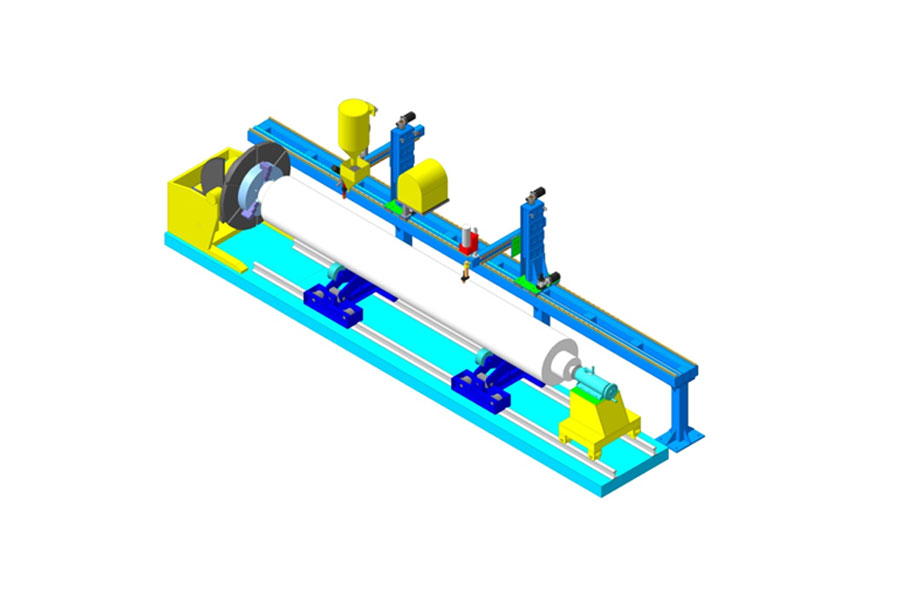

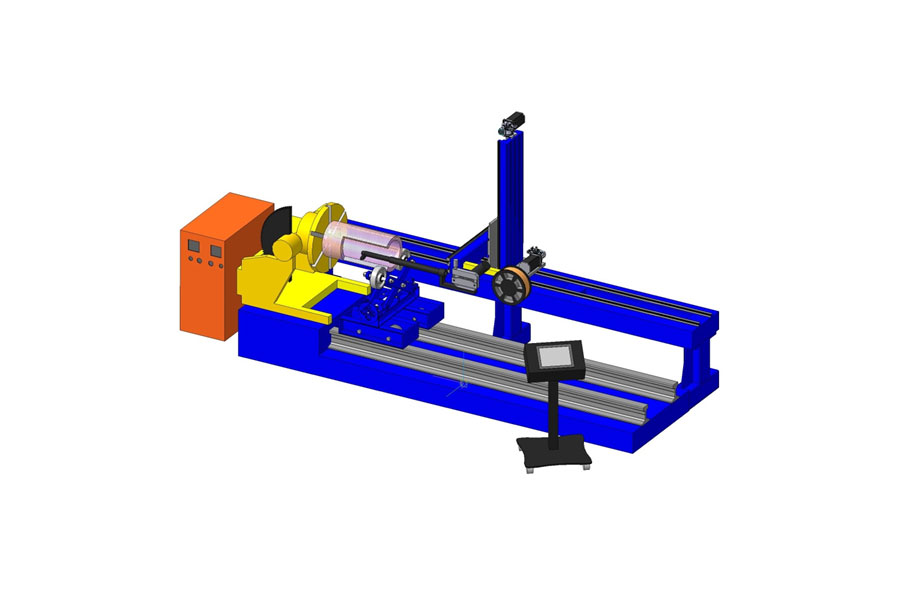

В основе УНК-125КМП лежит единое массивное основание, гасящее вибрации и обеспечивающее геометрическую стабильность всей системы при длительных циклах наплавки. Компоновка станка выстроена по принципу совмещения вращателя и перемещаемого инструмента:

• С левой стороны смонтирован сварочный позиционер с планшайбой и четырехкулачковым патроном — задает вращение детали с контролируемой скоростью.
• Две роликовые опоры на рельсовом ходу и передвижной съемный поддерживающий центр с выдвижной пинолью (предусмотрена установка токарного патрона) воспринимают нагрузку от длинномерных валов, сохраняя соосность и исключая прогиб.

Над основанием закреплен модуль продольного перемещения, несущий две каретки. Каждая оснащена горелками для наплавки под флюсом и плазмой, а также механизмами подачи проволоки, порошка и флюса.

Положение каждой горелки корректируется по трем линейным координатам (X, Y, Z) и по углу наклона — можно выставить оптимальную ориентацию факела относительно сварочной ванны для формирования валика с заданными геометрическими параметрами.

Силовая и управляющая кабельная сеть уложена в кабелеукладчик за модулем продольного перемещения, что исключает перегибы и продлевает срок службы кабелей.

Промышленный компьютер как гарант повторяемости

В отличие от традиционных релейных систем, УНК-125КМП управляется промышленным компьютером с операторской панелью на базе LCD-монитора и выносным пультом ДУ. Это позволяет запрограммировать движение наплавочной головки сразу по трем осям (X, Y, Z) синхронно с вращением детали, а также задать электрические параметры режима — ток I и напряжение U. Все настройки сохраняются в памяти: при повторном заказе достаточно вызвать программу, и установка воспроизведет цикл с точностью до долей миллиметра.

Система управления реализует несколько алгоритмов наложения валиков:

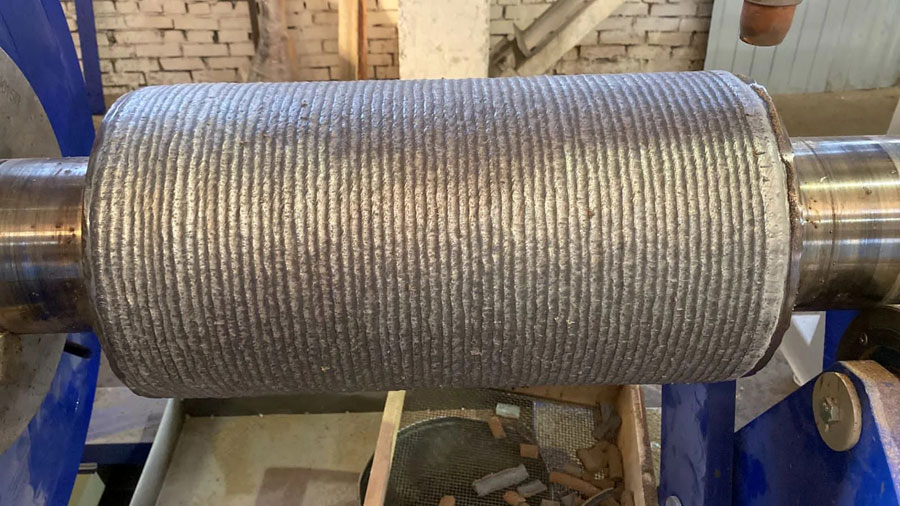

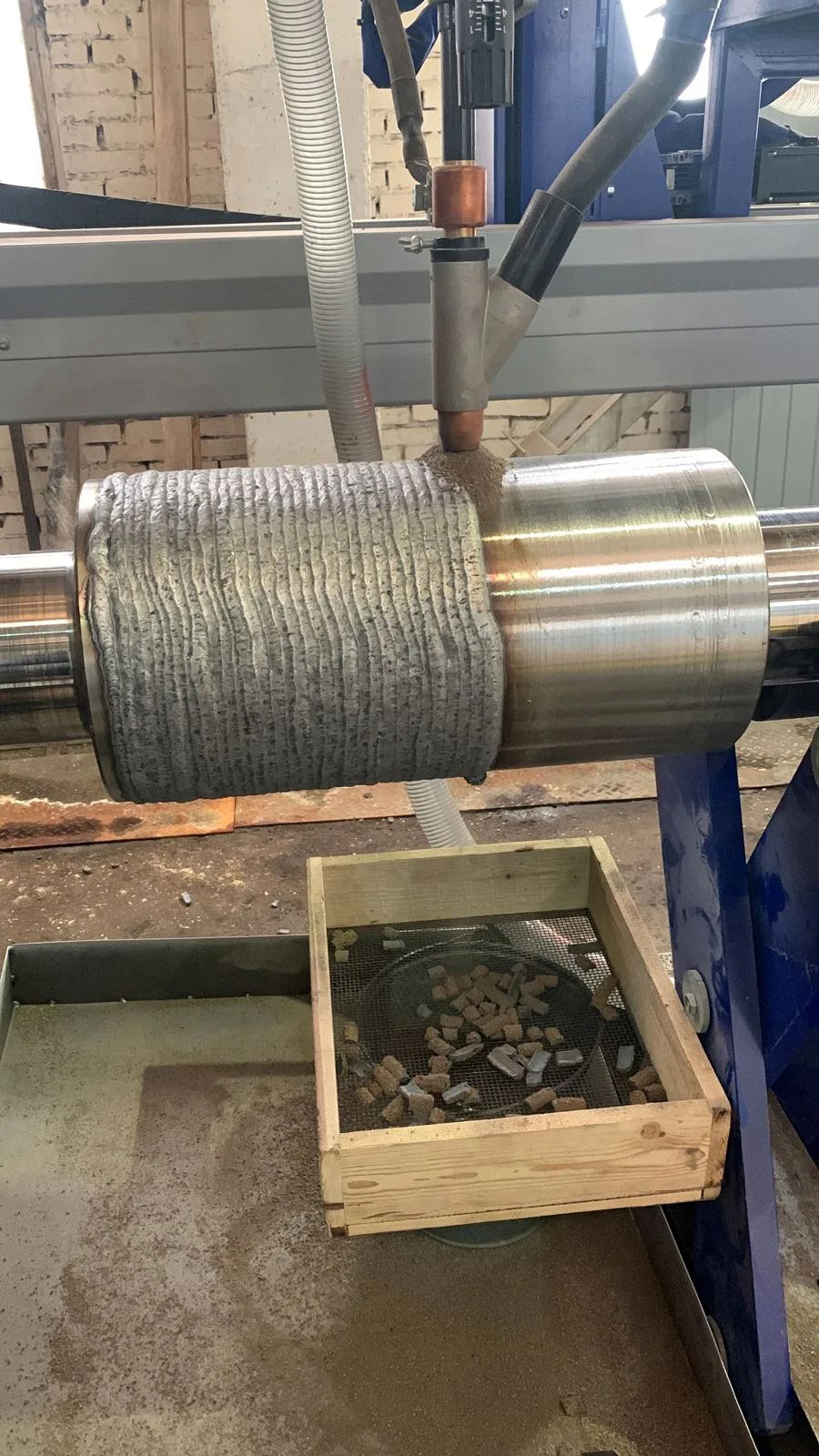

• наплавка по спирали с перекрытием валиков;
• наплавка с шаговым смещением на ширину валика;
• кольцевая наплавка без продольного перемещения;
• наплавка при неподвижной детали (для локальных участков или плоских поверхностей на дополнительном столе).

Таким образом достигается равномерное заполнение поверхности присадочным материалом, контроль перекрытия и минимальные потери на финишную мехобработку. Ручной режим доступен для отладки и выполнения нестандартных операций.

Экономическая логика и инженерный результат

Снижение затрат на замену деталей — лишь первый уровень выгоды. Главное — контроль ресурса. Вы сами определяете твердость, износостойкость, стойкость к коррозии или кавитации наплавленного слоя.

Вал, вышедший из ремонта на УНК-125КМП, может превосходить оригинальный по сроку службы. При этом окупаемость оборудования достигается за счет высокой загрузки: универсальность и быстрая переналадка позволяют работать с широким спектром деталей в одном цехе, а высокая степень автоматизации снижает требования к квалификации оператора и исключает брак по человеческому фактору.

УНК-125КМП — это инструмент технологической независимости. «ДельтаСвар» предлагает не просто станок, а встраиваемое решение, которое интегрирует процессы порошковой металлургии на финишном этапе в ваше производство.

Технические характеристики

Установка состоит из следующих узлов и комплектующих:

• Основание-рама собрана из стальных профилей – 1 компл.;
• Сварочный позиционер МС-3 – 1 компл.;
• Передвижной поддерживающий центр – 1 компл.;
• Роликовые опоры на 6 тн – 2 компл.;
• Наплавочная головка с флюсобункером FD-200/600 – 1 компл.;
• Источник тока AMIG-630 – 1 компл.;
• Источник тока плазмы – 1 компл.;
• Горелка для наплавки в защитных газах – 1 шт.;
• Пульт управления – 1 компл.;
• Шкаф управления – 1 компл.;
• Осциллятор линейных колебаний – 1 компл.;
• Система рециркуляции флюса – 1 компл.;
• Каретка для наплавочной головки – 2 компл.;
• Устройство подачи порошка – 1 шт.;
• Система автономного охлаждения;
• Механизм подачи проволоки.
