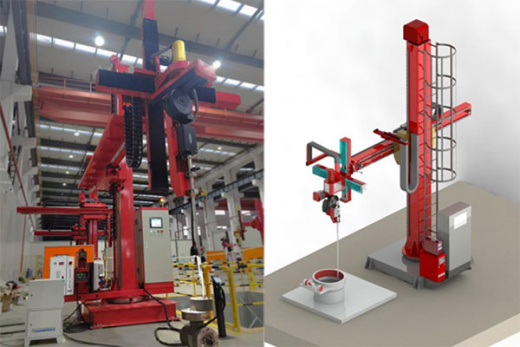

Установка для автоматической наплавки (TIG) горячей проволокой

Установка предназначена для наплавки TIG в автоматическом режиме холодной и горячей проволокой.

Наплавка производится на стенки толстостенного цилиндра, на внутренние поверхности узких каналов, на сферической поверхности, на внутренние поверхности круглых труб с пересекающимися отверстиями, на плоскости, перпендикулярные оси вращения наплавочной горелки, линии пересечения поверхности корпусов клапанов.

Тип сварочного шва

• Пошаговая наплавка швов на стенке детали;
• Наплавка спиральным/непрерывным швом на стенке детали;
• Наплавка кольцевых швов на торце детали;
• Прямолинейная и наплавка комбинированным способом;
• Наплавка на поверхности эллиптических отверстий с пресекающими их отверстиями и карманами.

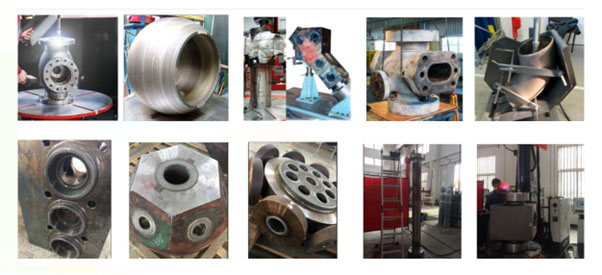

Примеры деталей

Сведения о рабочих диапазонах для выполнения наплавочных работ

• на внутренних поверхностях диаметром от 45 до 2000 мм;
• на торцевых поверхностях диаметром до 2000 мм;
• на дне цилиндрических отверстий детали от 0 до 2000 мм;
• на внешней поверхности детали диаметром от 50 мм;
• глубина наплавленного слоя в отверстии детали обеспечивается горелкой TIG в длинной тела горелки 1500 мм.

Конструкция и компоненты

Высокоточная колонна с горизонтальной балкой оснащена двумя сервоприводами и спроектирована для работы в тяжелых условиях эксплуатации.

• Вертикальный ход подъема: 4000 мм.
• Горизонтальный телескопический ход: 2600 мм.
• Ход поворота колонны: ±180°.
• Скорость подъема: 30-3000 мм/мин, точность <0,2 мм.
• Скорость выдвижения: 30-3000 мм/мин, точность <0,2 мм.
• Серводвигатель V90.
• Максимально допустимая нагрузка на передний конец балки (кг) 700.

Прецизионная каретка с трехосным сервоприводом X-Y-Z обеспечивает перемещение устройстве бесконечного вращения в рабочем пространстве в ручном и автоматическом режиме.

• Ход перемещения по вертикали: 1000 мм.
• Ход перемещения по горизонтали: 1000 мм.
• Скорость хода оси: 30-3000 мм/мин.
• Точность хода ≤ 0.2 мм.
• Серводвигатель переменного тока.
• Угол ручного наклона: + 45°/ -45°.

В состав комплекса также входят:

• Механизм бесконечного вращения ETR с устройством наклона тела горелки TIG в диапазоне +/-45° и горелка TIG.
• Источник питания для сварки TIG.
• Источник питания для горячей проволоки.
• Механизм подачи сварочной проволоки.
• Система управления HMI PLS Siemens.

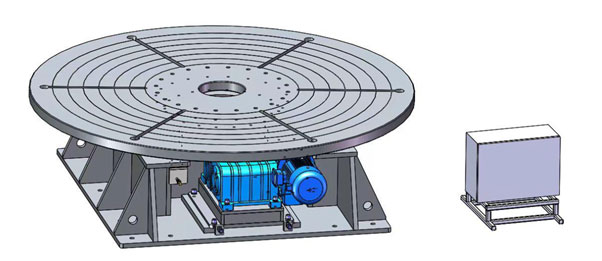

• Поворотный стол грузоподъемностью 10 тонн с сервоприводом для установки детали под наплавку по наружной стенке детали.

Основные технические параметры поворотного стола:

• Диаметр стола: 1200 мм.
• Максимальная грузоподъемность: 10 тонн.
• Диапазон скоростей вращения: 0-2 об/мин.
