Кромки изделия центрируются на медной оправке и фиксируются с помощью прижимных губок, затем происходит автоматическая сварка.

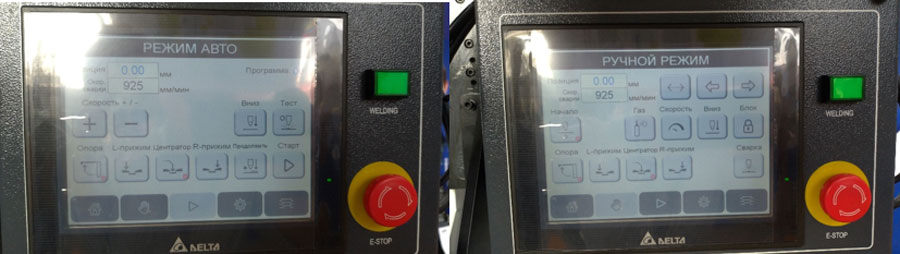

Управление процессом сварки максимально упрощено за счет электронного контроллера с сенсорным монитором, в котором можно настроить как ручной режим сварки, так и автоматический.
Отличительная особенность этого контроллера состоит в том, что к нему можно подключить любой сварочный источник, что делает всю машину универсальной установкой, не требующей каких-либо специальных или определённых источников сварки. Типы сварки, которые можно проводить на машине, охватывают практически все сферы сварочной промышленности, начиная от аргонодуговой сварки и заканчивая плазменной сваркой:
- TIG (GTAW)
- MIG (GMAW)
- Плазма
- Под флюсом
Такие функции, как задержка сварки, задержка подачи защитного газа, задержка подачи присадочного материала, задержка окончания сварки, задержка остановки подачи газа после сварки, тестирование и т.п. являются стандартными функциями машины и позволяют только улучшать качество сварного шва.
Также на машину можно установить осциллятор, систему контроля высоты по напряжению дуги и другое оборудование, если требуется по технологии сварки. Все это дополнительное оборудование подключается к контроллеру, который во время сварки дает сигнал, и вся система работает как единая установка.
В стандартную комплектацию машины входят такие компоненты, как: станина, несущая балка, каретка, опорная часть, оправа, прибор подъема/опускания горелки, центратор кромок, прижимные губки с подкладкой, необходимые кабелеукладчики и контроллер.

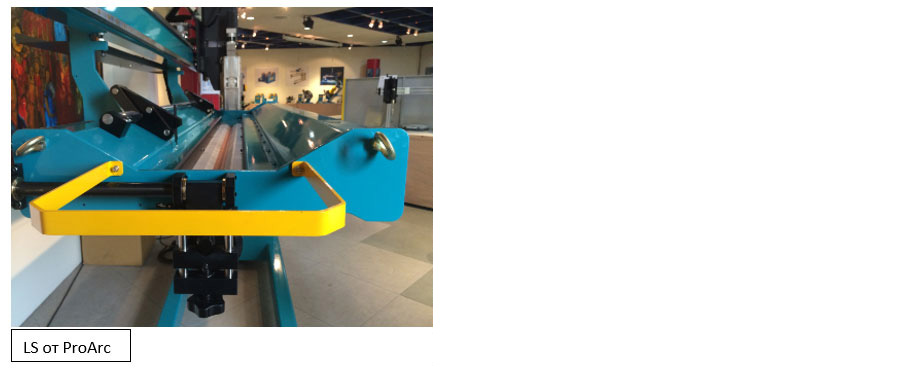

Станина машины
Станина машины отличается жесткостью и долговечностью. На нее устанавливаются все остальные компоненты машины. Станина изготовлена из цельной стальной конструкции, что также дает надежность и высокое сопротивление температурным изменениям.
Дизайн станины способствует более удобному наблюдению за сварочным процессом благодаря более открытой и неглубокой области, где происходит сварка.

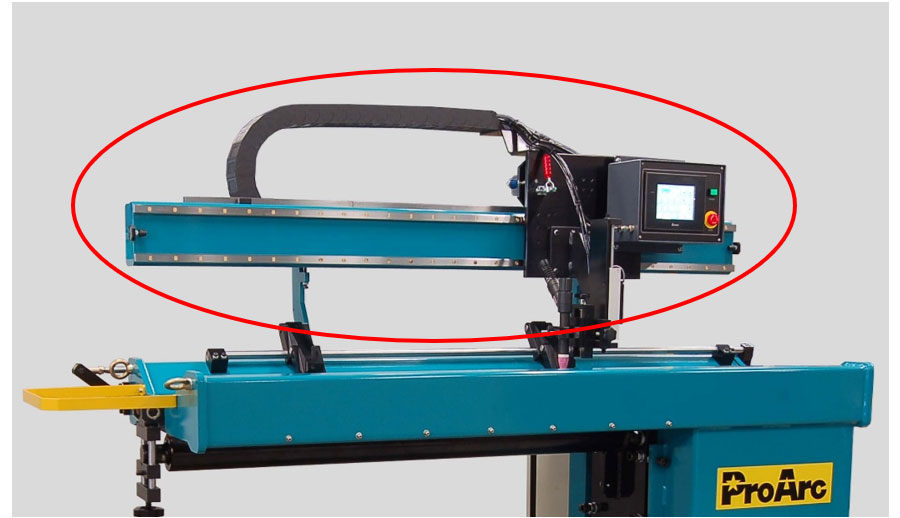

Несущая балка с кареткой, контролером, кабелеукладчиком
Несущая балка сконструирована из цельной стальной трубы прямоугольного сечения. На несущую балку устанавливаются две линейные направляющие, по которым перемещается каретка. Так, на ней установлена рейка для шестерни серво привода. Контроллер расположен на каретке и перемещается вместе со сварочной горелкой. Так как оператор следит за сварочным процессом, то доступ к контроллеру находится всегда на расстоянии вытянутой руки для предотвращения аварийных ситуаций, и в случае непредвиденной ситуации оператор может быстро среагировать и остановить процесс сварки.
Прибор подъема/опускания горелки
Данный прибор работает автоматически (пневматика) и предотвращает несанкционированное столкновение горелки со станиной машины, если это не процесс сварки или режим тестирования.

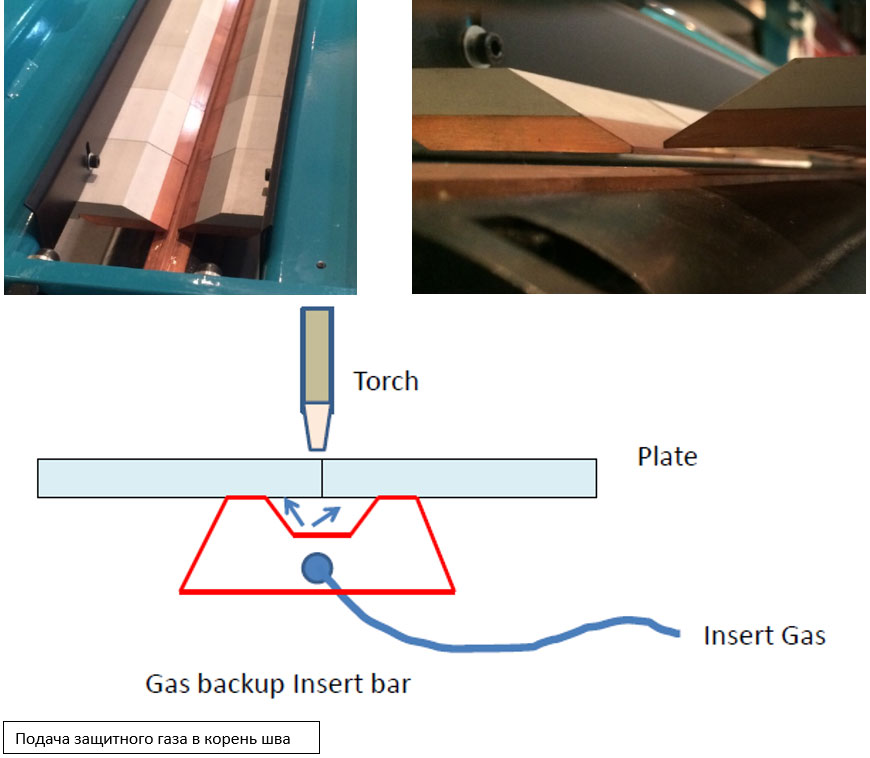

Прижимные губки и подкладка
Прижимные губки гарантируют равномерный прижим кромок изделия. Подкладка позволяет подавать защитный газ в корень шва и обеспечивает качественную сварку. Губки и подкладка, изготовленные из меди или нержавейки (в зависимости от металла изделия), обеспечивают быстрый вывод тепла из зоны сварки.

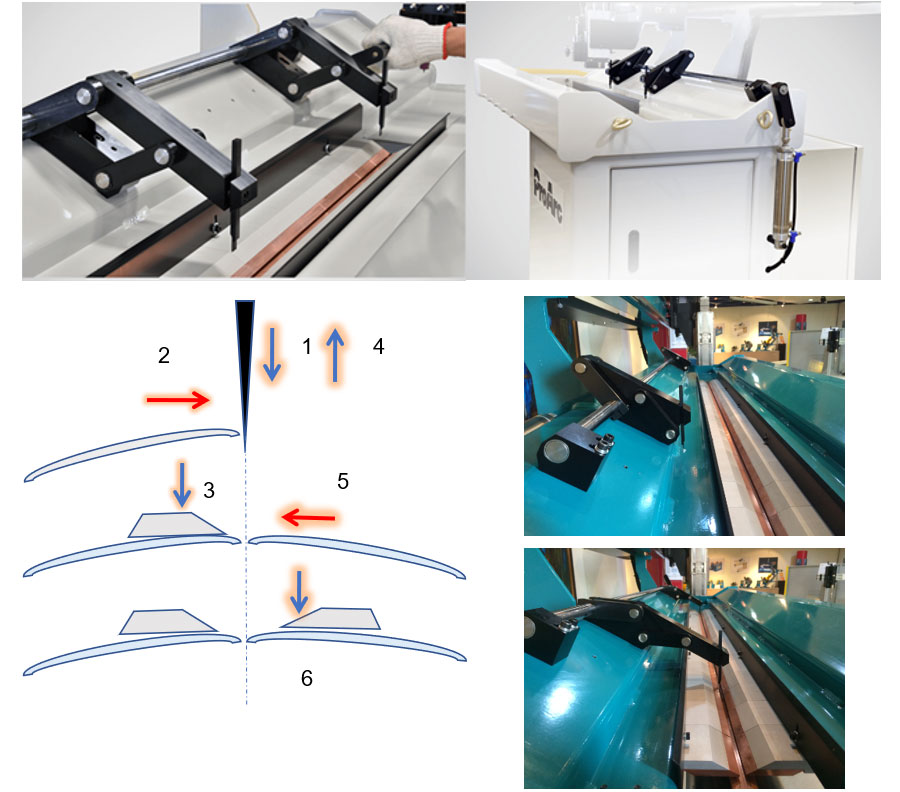

Центратор кромок
Данный компонент предназначен для центрирования кромок и их подготовки в сварке. Существуют ручной и автоматический (пневматика) центраторы - по желанию заказчика. При автоматическом управлении центратор подключается контроллеру, при ручном – опусканием и поднятием центратора занимается оператор.

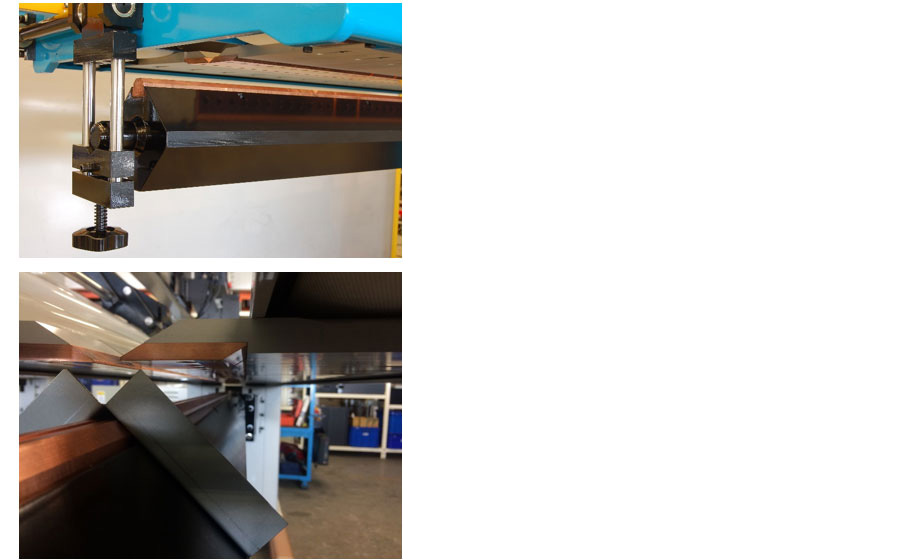

Оправа
Оправа изготавливается из стальной сплошной трубы. Для вывода тепла из зоны сварки оправы изготавливаются с водяным или воздушным охлаждением. Существует несколько вариантов изготовления такой трубы (по требованию):
- Труба
- Труба с различными диаметрами - для сварки изделий с различными минимальными диаметрами
- Специальная оправа для сварки труб и обечаек различного сечения

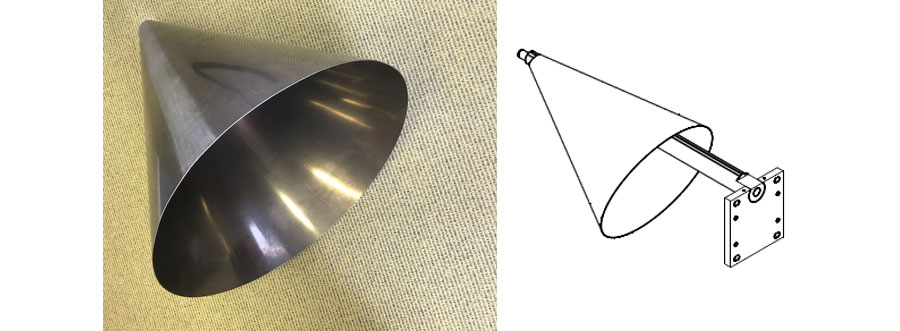

Специальная оправа для сварки конусов

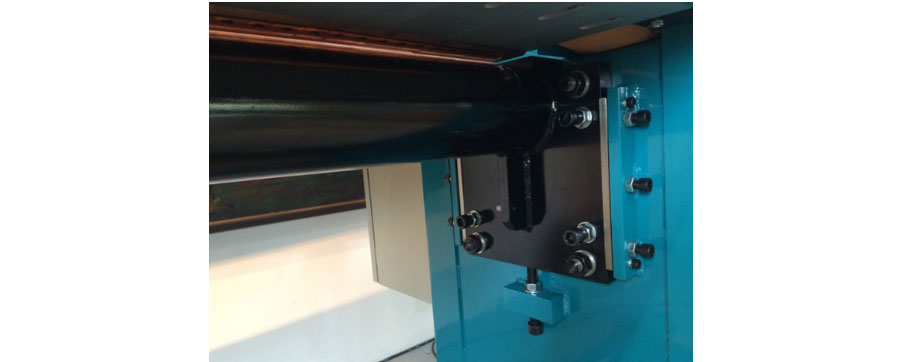

Для разных толщин изделия необходима настройка высоты оправы относительно прижимных губок. Обычно у всех производителей этот процесс довольно трудоемкий и требует много терпения, так как уровневая настройка требует точности и параллельности относительно перемещения сварочной горелки. На LS этот процесс максимально упрощен и не требует много времени. Все настраивается несколькими болтами и гайками.

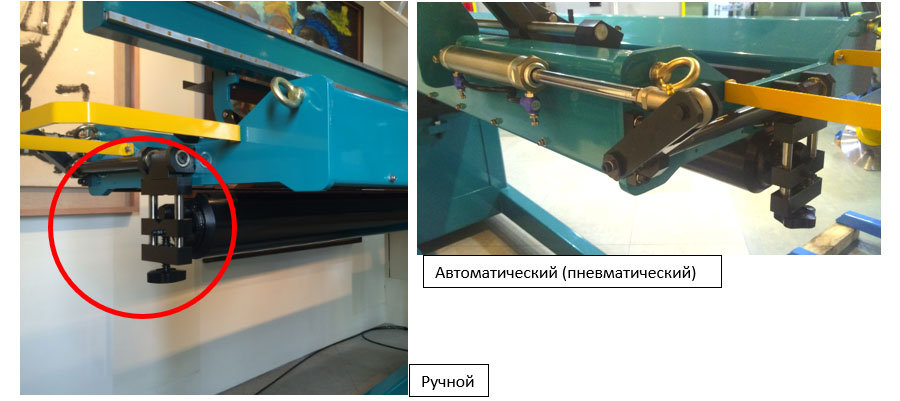

У оправы есть замок, который после загрузки изделия закрывается и поддерживает оправу. Имеется два типа данных замков: автоматический (пневматика) и ручной (по желанию).

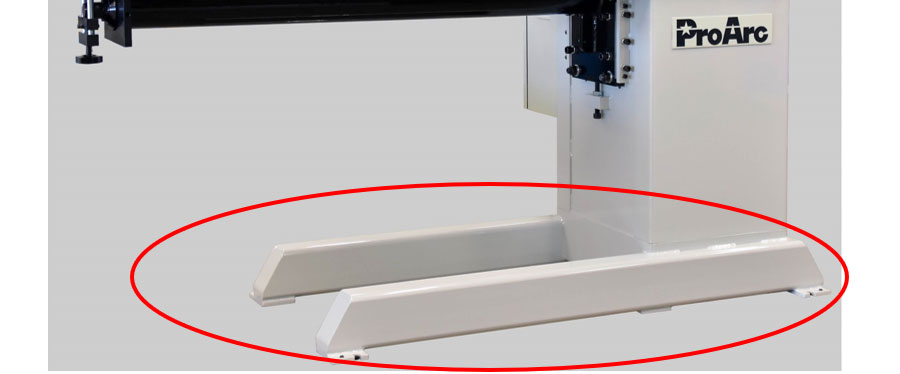

Опора станины
Под опорой понимается две ножки и платформа, на которой стоит станина.
Существуют различные решения этой опоры, например, для сварки больших диаметров.
- Фиксированная высота машины LS
- LS с изменчивой высотой (лифтовый)
Опора может быть изготовлена по требованию заказчика или максимальному диаметру изделия.

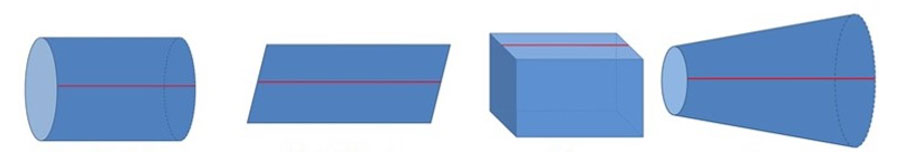

Изделия, которые могут быть сварены на машине, различны.
Дополнительные функции машины LS для сварки продольных швов
Настройка различного давления на прижимных губках слева и справа. Необходимо при сварке кромок с разными толщинами, когда одну сторону необходимо прижать сильнее (где металл толще) и другую сторону (где металл тоньше) необходимо прижать слабее.
По требованию LS можно оснастить ручными и моторизированными вспомогательными системами подачи изделий – тележками и платформами.
LS также могут быть использованы при стыковой сварке листового металла или при сварке внутренних швов обечаек.
При необходимости LS может быть оснащена высокоэффективным прибором подачи холодной проволоки от ProArc со своим прибором для различных настроек под определенные сварочные процессы: TIG или плазменной сварки.
