Возможность оснастить мастерскую высокотехнологичным оборудованием появилась у учебного заведения благодаря участию в проекте «Профессионалитет».
На момент обращения в компанию «ДельтаСвар» сотрудниками учебного заведения уже были сформированы основные требования к роботизированным ячейкам:
- Будут применяться для сварки низколегированной стали;
- Толщины материала: 6-15 мм;
- Радиус досягаемости: 1400 мм;
- Наличие оборудования в реестре «МИНПРОМТОРГ».
Исходя из требований специалистами компании «ДельтаСвар» было разработано решение на базе промышленного робота А12-1450 производителя Eidos robotics в комплекте со сварочным источником МС-501 МХ Р российского производителя Аlloy.
Eidos robotics – это российский производитель роботов, оборудование и запасные части к которому выпускаются в России, что положительно сказывается на оперативности решения любых вопросов по обслуживанию или ремонту. Роботы Eidos robotics находятся в реестре «МИНПРОМТОРГ», что являлось одним из основных требований при выборе оборудования.

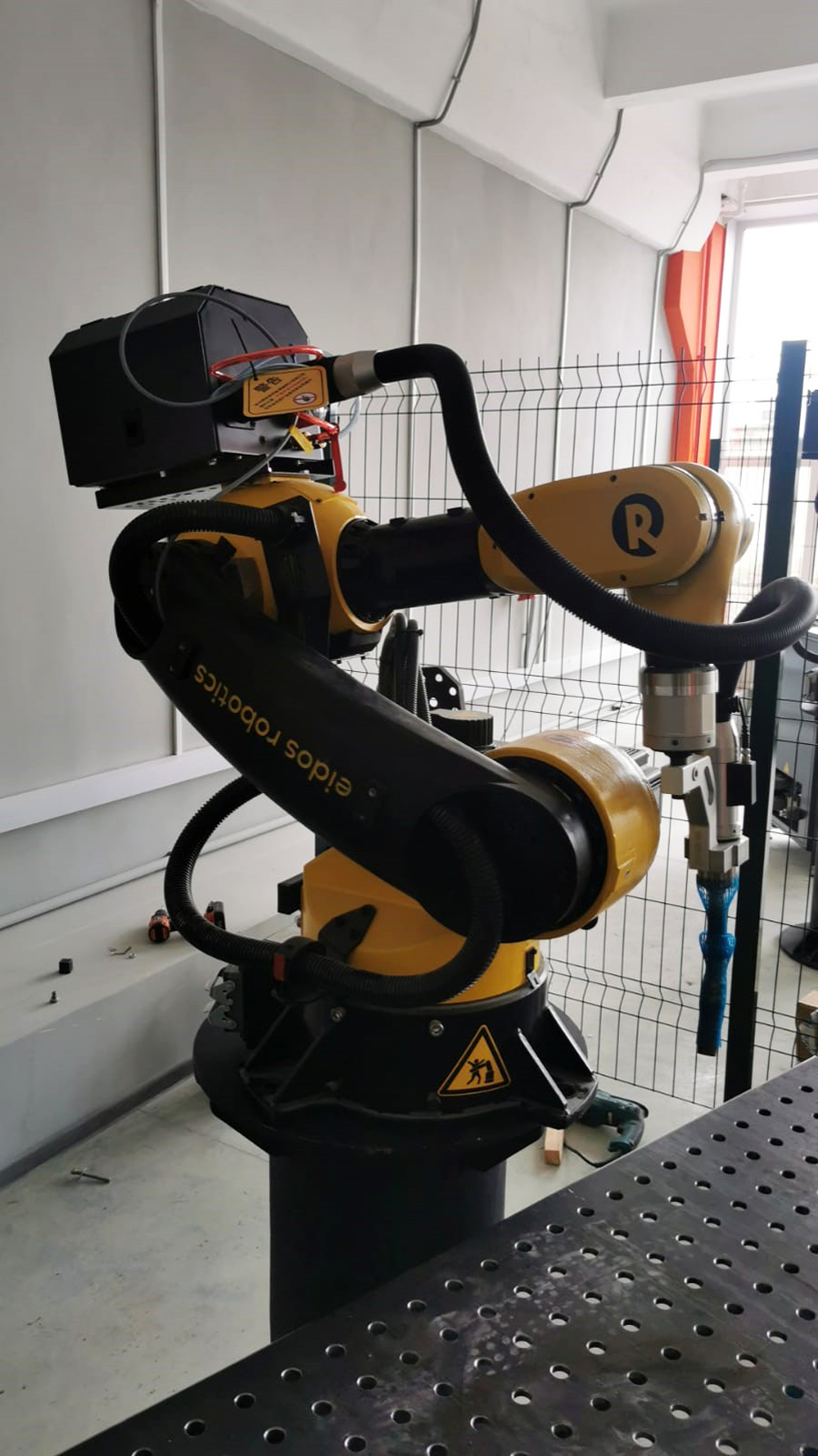

Сварочный робот EIDOS F12-1450 имеет грузоподъемность до 12 кг и радиус досягаемости 1450 мм с повторяемостью ± 0,05 мм.
Источник питания МС-501 МХ Р, Alloy обладает синергетическим управлением, основой которого служат высокочастотные преобразователи последнего поколения – модули IGBT и высокопроизводительные DSP процессоры.
Аппарат МС-501 МХ Р представляет собой выполненные в раздельном исполнении источник питания с панелью управления и 4-х роликовый механизм подачи проволоки МПР МХ, предназначенные для роботизированной сварки плавящимся электродом в среде защитных и активных газов, а также их смесей.
Источник МС-501 МХ Р комплектуется модулем для подключения к промышленным роботам по цифровому интерфейсу Ethernet/IP, Modbus RTU, Modbus TCP и др. для подключения к внешним системам управления по интерфейсу RS-485 по протоколу Modbus RTU. Источник имеет мощность 500 А, что позволяет легко выполнять сварку низколегированных сталей толщинами от 6 до 15 мм.
Полный комплект поставки составил:
- Промышленный робот А12-1450;
- Манипулятор;
- Сборочный стол с комплектом оснастки;
- Ограждения рабочей зоны;
- Источник питания МС-501 МХ Р;
- Сварочная горелка с комплектом расходных частей.

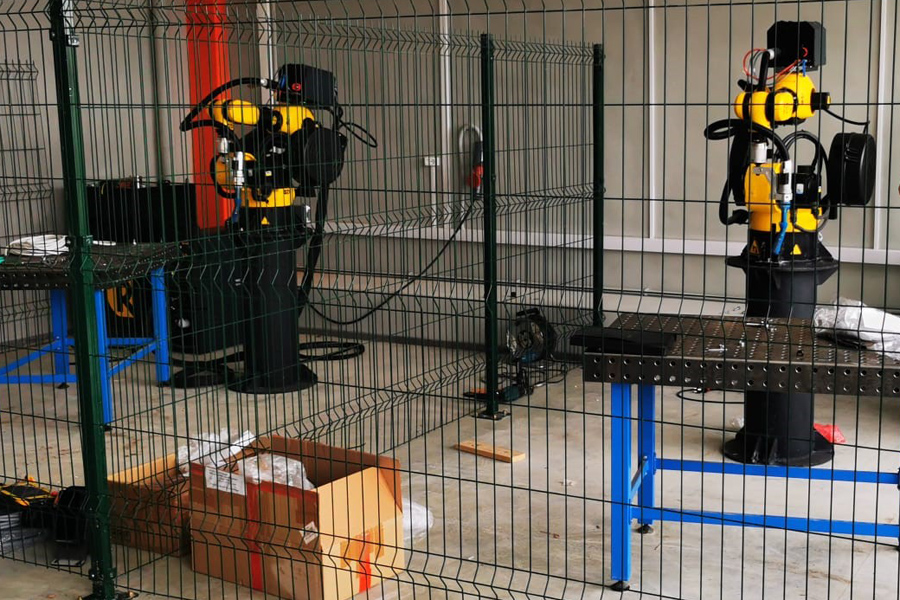

В рамках оснащения мастерской было установлено 2 роботизированных ячейки.
В ходе реализации проекта специалисты ООО «ДельтаСвар» выполнили ряд этапов:

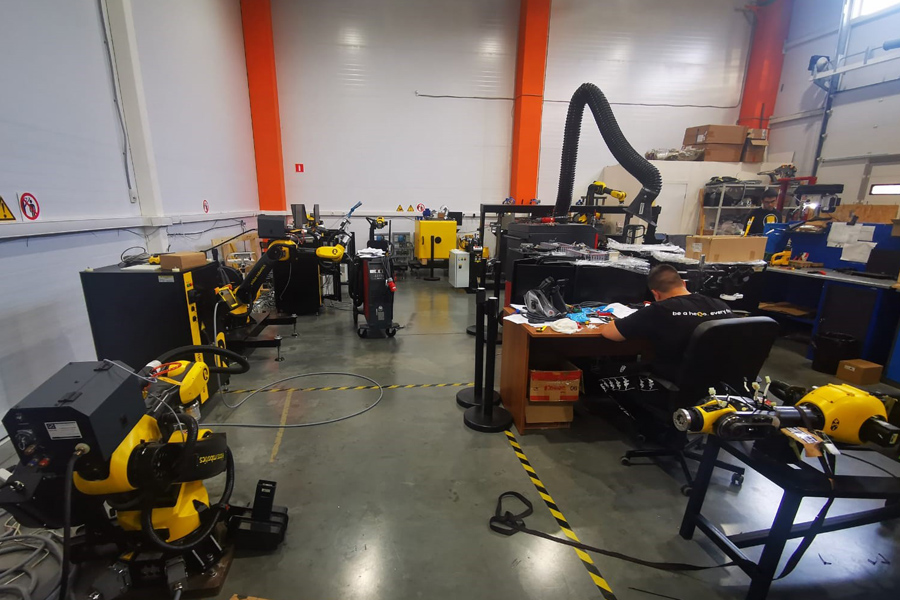

Сборка и тестирование комплекса. Включают в себя сборку всех компонентов оборудования в единый комплекс и проведение тестов для правильной работы в соответствии с требованиями.
Шеф-монтаж. Включает в себя работы по установке оборудования на территории заказчика и его интеграцию в существующую структуру или производственный процесс.
Пусконаладочные работы. Включают в себя проверку всех систем, настройку параметров и устранение любых неисправностей для обеспечения нормальной эксплуатации оборудования.
Инструктаж персонала. Включает в себя предоставление инструкций по работе с оборудованием и совместную настройку для обучения, а также инструкции по безопасному использованию оборудования.
Все эти этапы очень важны для успешной реализации проекта и обеспечения надежной работы оборудования.
Подобный проект может быть реализован в любом учебном заведении или производственном предприятии, где применяется серийная сварка изделий.
