РТК решает задачи сварки ёмкостей различного типоразмера. Слежение за сварным швом для компенсации коробления осуществляется системой ScanSonic TH6D.
Назначение комплекса: герметичная сварка ёмкостей из алюминия с последующей приваркой опорных кронштейнов. Толщина стенок ёмкостей 2мм.

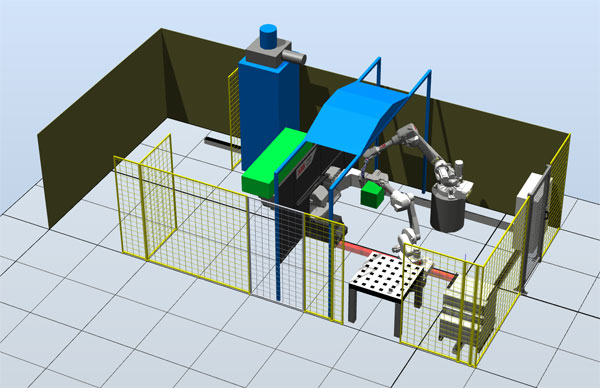

Состав комплекса:
- Сварочный робот – ABB IRB2600
- Подающий робот – ABB IRB1600
- Позиционер ABB IRBP B-250
- Контроллер ABB IRC5

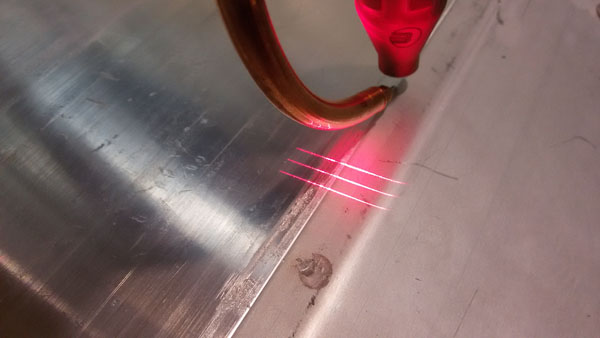

- Лазерная система слежения за швом ScanSonic TH6D

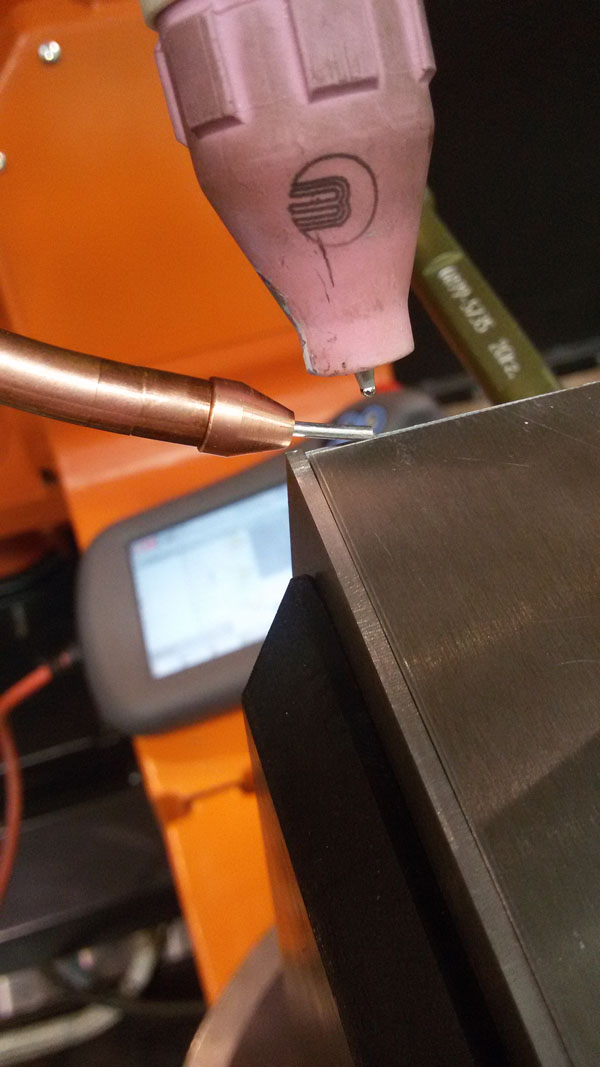

- Сварочный источник TIG AC/DC EWM TETRIX 352, горелка, подающий механизм push-pull
- Фильтровентиляционная установка с вытяжным зонтом
- Система безопасности (ограждение, световые барьеры, концевые датчики)

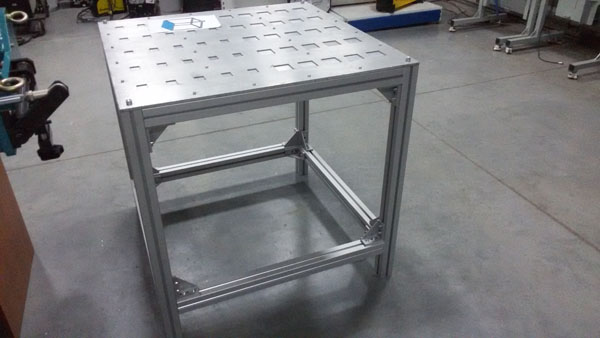

- Оснастка, палетный (ячеечный) стол
Работа манипуляторов синхронизирована – во время приварки кронштейнов сварочный робот ждет, пока подающий робот возьмет кронштейн с палетного стола и зафиксирует его на боковой стенке свариваемого изделия, затем обваривает доступные швы, остальные швы между кронштейном и изделием обвариваются после того, как подающий робот вместе с захватом уходит из рабочей зоны сварки.
Пятиосевой позиционер ABB IRBP B-250 позволяет вести сборку следующего изделия (загрузку/разгрузку изделий) в безопасной зоне параллельно со сваркой изделия в рабочей зоне.

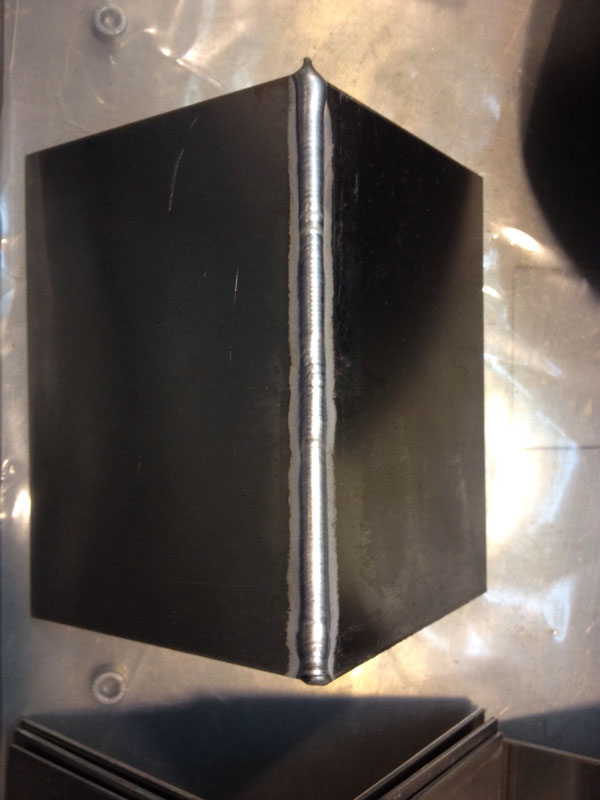

Используемая технология сварки позволяет получать точные и качественные швы.
