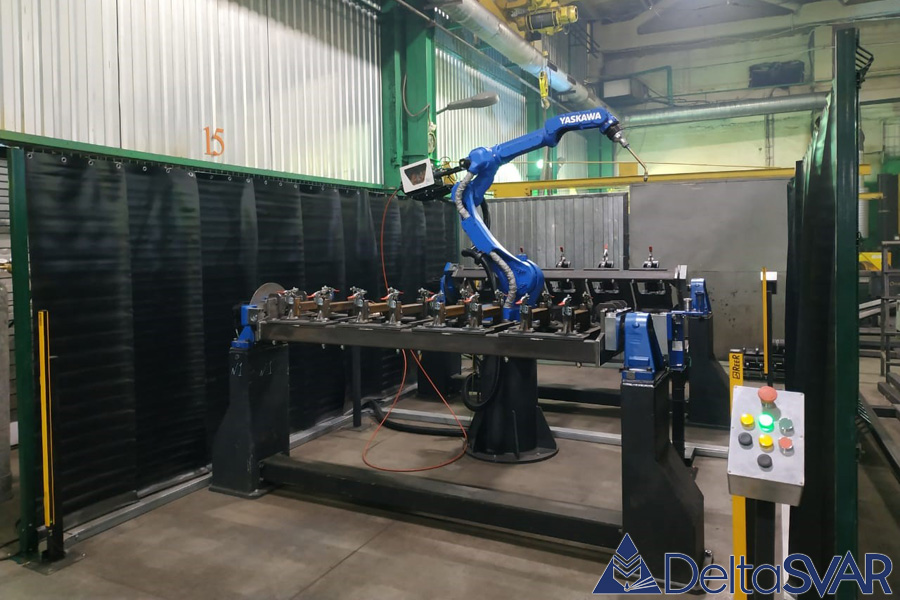

Компания «ДельтаСвар» осуществила успешную поставку и интеграцию роботизированного сварочного комплекса на базе роботов «Yaskawa» (Япония). Данная ячейка предназначена для МИГ/МАГ сварки различных деталей сельхозтехники и состоит из 2 рабочих зон, укомплектованных одноосевыми позиционерами модели HM-500D «YASKAWA» грузоподъемностью 500 кг.

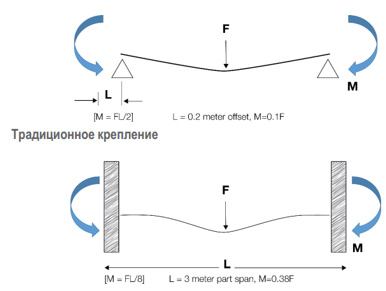

Отличительной особенностью данных позиционеров является наличие запатентованной технологии Мотомаунт (MotoMount), которая позволяет значительно увеличить срок службы оборудования за счет особого механизма крепления оснастки и равномерного распределения нагрузки на оси.
Кроме того, комплекс оснащен системами слежения «Seam Finding» и «COMARC», позволяющих минимизировать все неточности в сборке и придать адаптивность общей системе, что в свою очередь повышает качество сварки и стабильность процесса.
Устройство поиска швов «Seam Finding» - поиск сварных швов с помощью ощупывания изделия перед сваркой сварочной проволокой и соплом горелки. Момент контакта определяется при появлении электрического тока через сопло/проволоку, значение которого превышает определенный уровень чувствительности.
Система отслеживания сварного шва «COMARC» - решение для отслеживания траекторий сварного шва, за счет измерения данных о параметрах дуги во время сварки с поперечными колебаниями горелки. Данные о параметрах дуги система получает с собственных датчиков напряжения и тока, для получения наилучших результатов сварки. Система COMARC снимает реальные данные о параметрах дуги со скоростью 25 000 раз в секунду, что в 25 раз быстрее, чем традиционные методы контроля.
Состав комплекса:

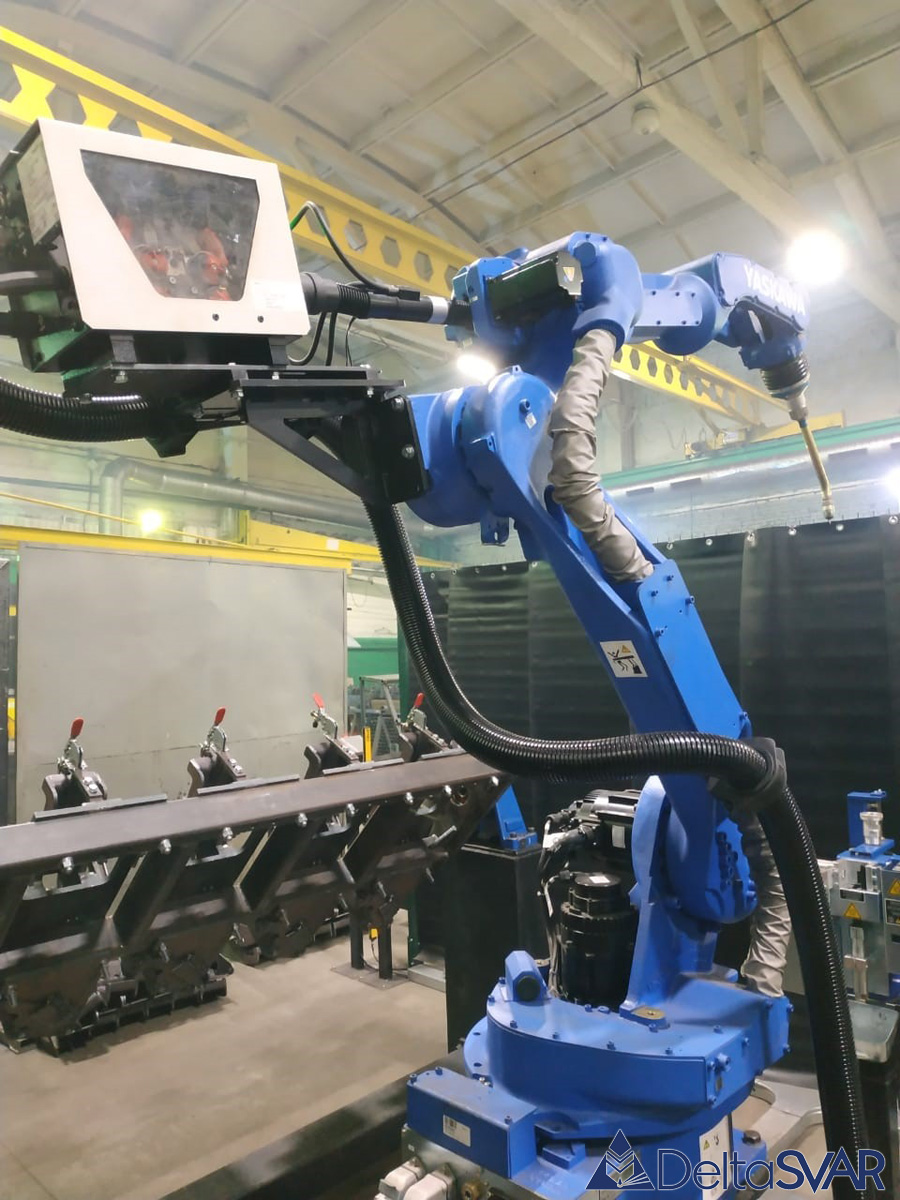

- Сварочный робот MA 2010 «Yaskawa», Япония – 1 шт.

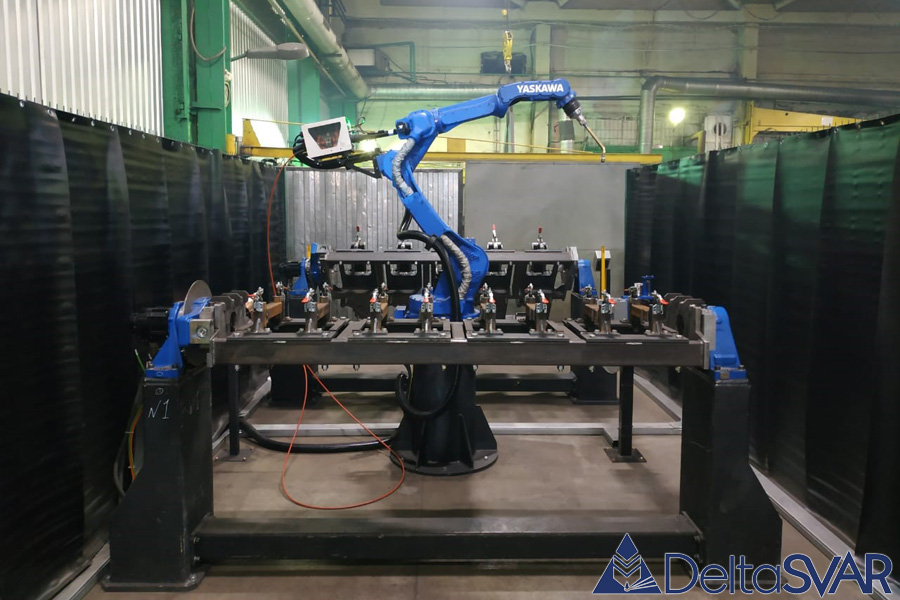

- Одноосевой позиционер HM-500D и задняя бабка ТМ-1000 «Yaskawa», грузоподъемность 500 кг. – 2 шт.

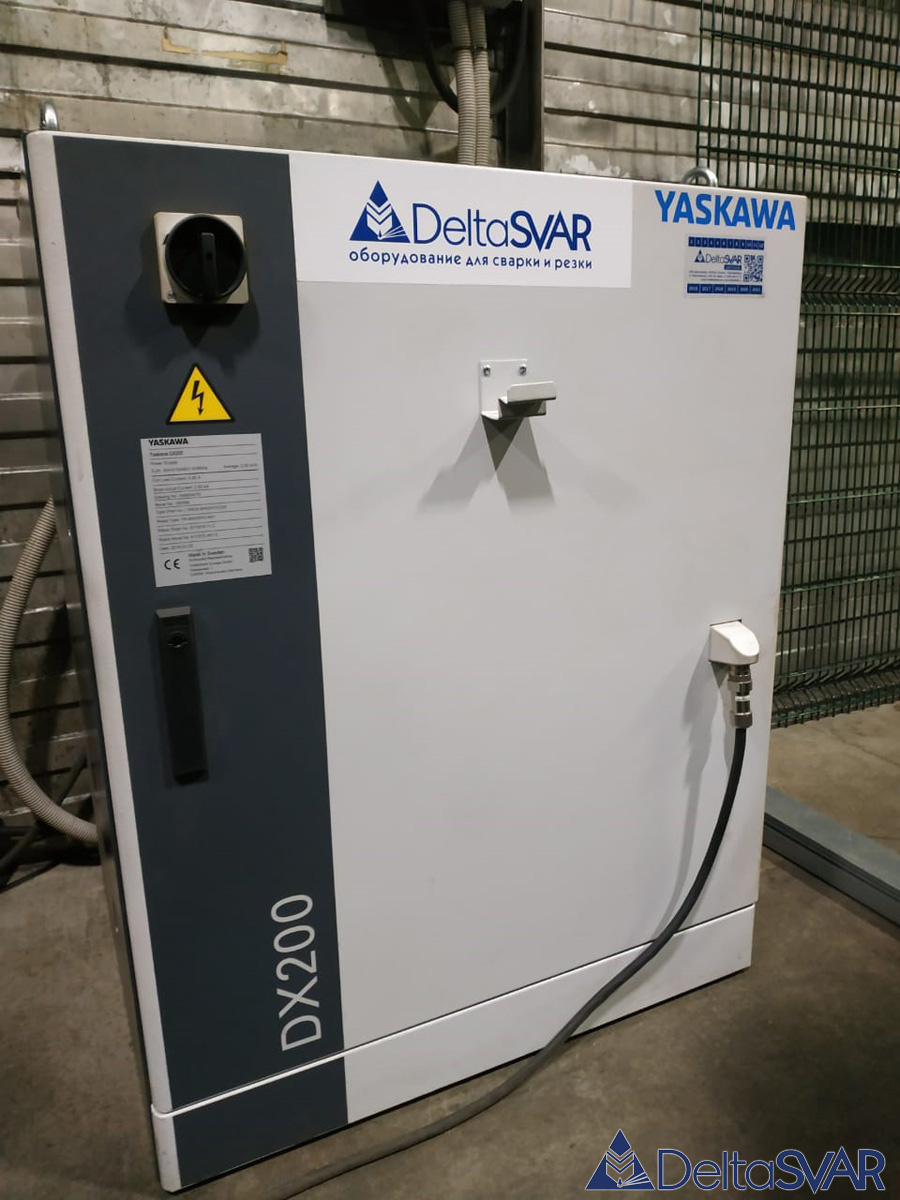

- Контроллер DX200 и пульт управления комплексом «Yaskawa» - 1 шт.

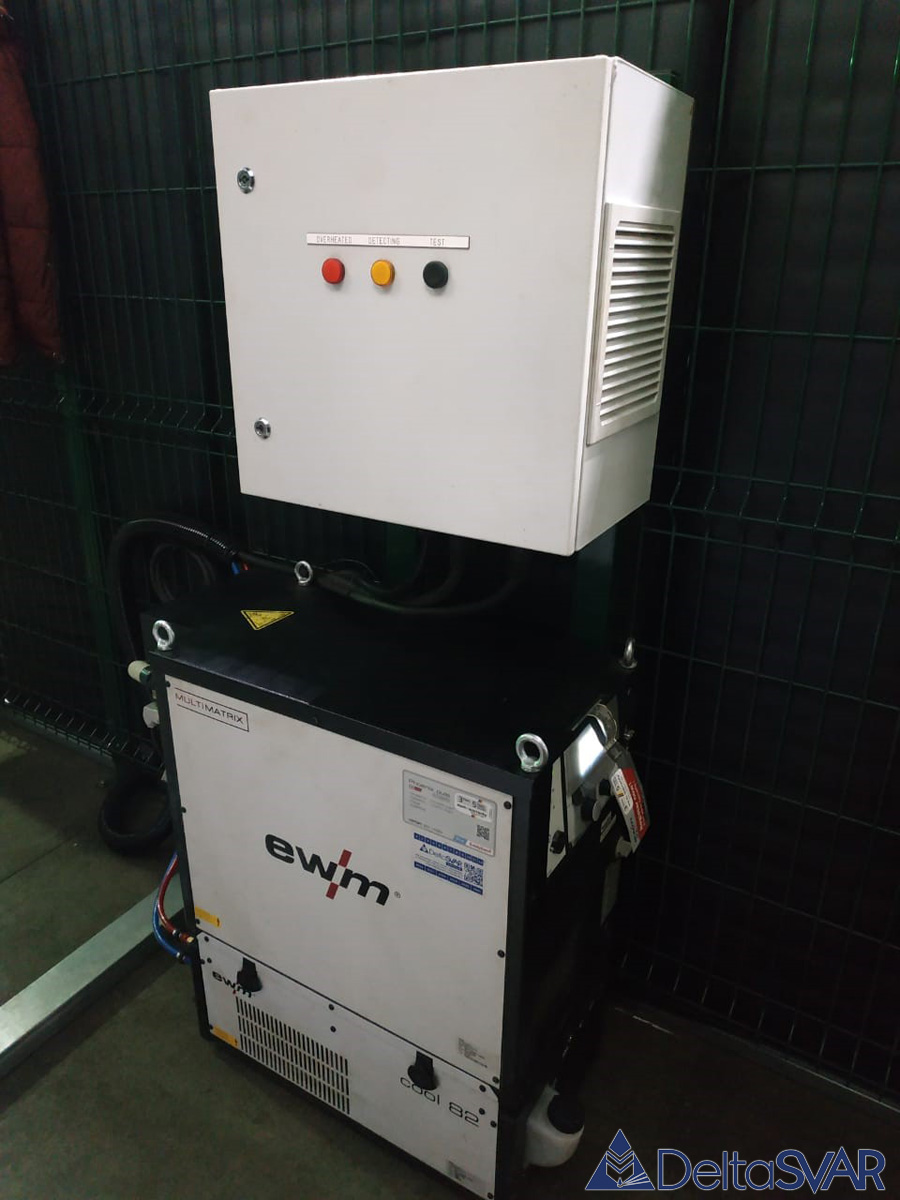

- Сварочный источник Phoenix 352 «EWM» - 1 шт.
- М drive 4 Rob 3 LI «EWM» - 1 шт.
- Блок водяного охлаждения cool82 U45 «EWM» - 1 шт.
- Роботизированная сварочная горелка «TBi» - 1 шт.
- Станция автоматической очистки сварочной горелки «J.THIELMANN» - 1 шт.
Основные задачи, решенные специалистами ООО «ДельтаСвар» в ходе реализации проекта:
- Разработка индивидуальной концепции роботизированного комплекса, включающая в себя подбор оборудования, визуализацию будущей ячейки, проверку на досягаемость и разработку последующей технологии сварки.
- Проектирование и изготовление универсальной оснастки для сборки и сварки нескольких типоразмеров изделий.
- Создание комплексной системы безопасности операторов за счет установки защитного ограждения и лазерных фотобарьеров итальянского производителя Reer.
- Проведение монтажных и пусконаладочных работ с отработкой режимов сварки.
- Подробное теоретическое и практическое обучение персонала.
По результатам внедрения роботизированной ячейки «Yaskawa» заказчику удалось добиться кратного увеличения производительности и повысить качество выпускаемой продукции, минимизируя человеческий фактор.
