Компанией «ДельтаСвар» успешно реализован проект по внедрению роботизированного комплекса для МИГ/МАГ сварки мостов детских колясок.
Основной целью клиента было увеличение производительности и минимизация человеческого фактора, приводящего к браку.
По результатам внедрения сварочного комплекса ABB удалось добиться кратного увеличения производительности, а также увеличения качества выпускаемой продукции и уменьшения брака.

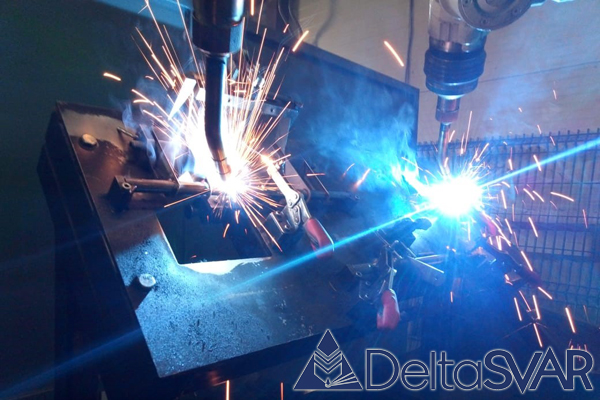

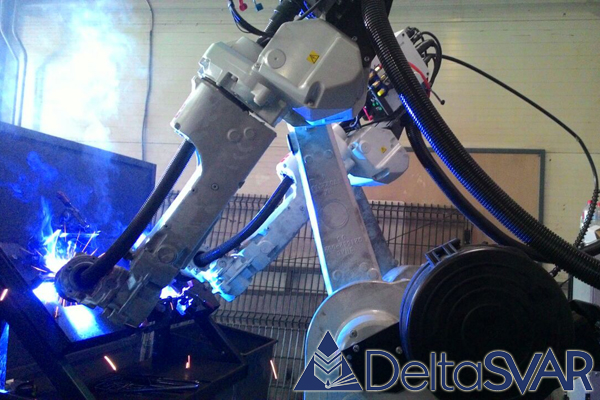

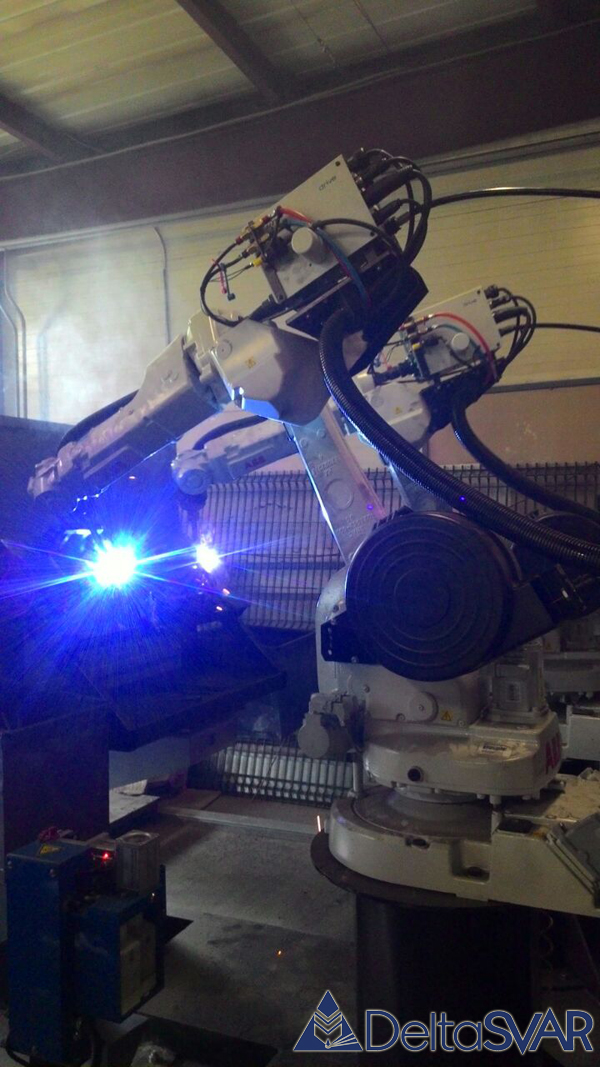

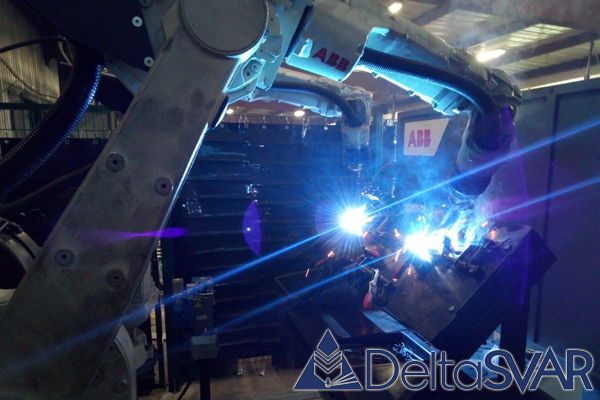

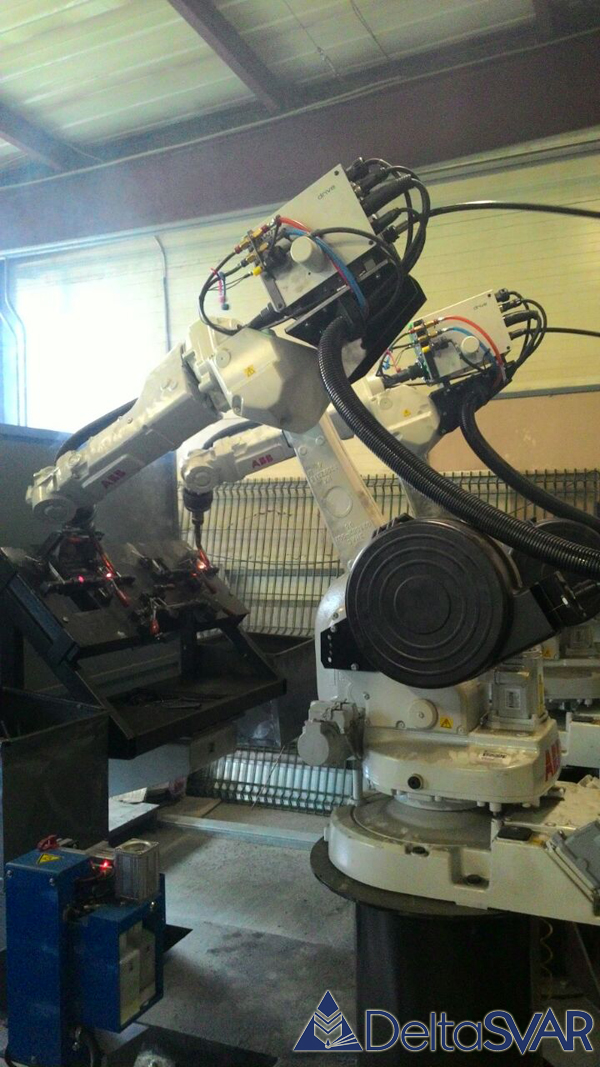

Основная концепция роботизированного комплекса включает в себя 2 (два) сварочных робота IRB 1660ID «ABB» с поворотным столом IRBP C-500 «ABB», оснащенного осью для поворота станций из позиции загрузки заготовок в рабочую позицию. Данное решение позволяет сократить время цикла обработки изделия за счет того, что процесс сварки и снятия-закладки изделий осуществляются параллельно, при этом максимальная грузоподъѐмность позиционера равна 500 кг.
Говоря о сварочном оборудовании, хотели бы отметить производителя EWM, благодаря которому были достигнуты отличные результаты по сварке (высокое качество формирования сварных швов и стабильность процесса), при этом в составе комплекса использовалась модель источника Phoenix 352 с наличием таких сварочных процессов как: ForceArc, RootArc и импульсная сварка.
Для обеспечения безопасности рабочих и соблюдения норм охраны труда инженеры компании «ДельтаСвар» позаботились о комплексной системе безопасности, которая обеспечивает безопасную работу оператора и обслуживающего персонала предприятия. Система оснащена металлическими защитными ограждениями, лазерными фотобарьерами Reer (Италия), а также сервисной дверью с замками безопасности. Данная система обеспечивает контроль за рабочей зоной, и в случае, если периметр безопасности будет несанкционированно пересечен, робот моментально получит команду на остановку.
Состав оборудования:
- Сварочный робот IRB 1660ID «ABB», Швеция – 2 шт.
- 1-осевой позиционер (поворотный стол), 500 кг., IRBP C-500 «ABB», Швеция – 1 шт.
- Комплект сварочного оборудования Phoenix 352 «EWM», Германия – 2 шт.
- Система безопасности комплекса на базе лазерных фотобарьеров Reer, Италия – 1 шт.
- Станция автоматической очистки сварочной горелки TBi - 1 шт.
При этом основными задачами, которые были решены нашими специалистами, являются:
- Разработка концепции роботизированного комплекса, подбор и отгрузка оборудования.

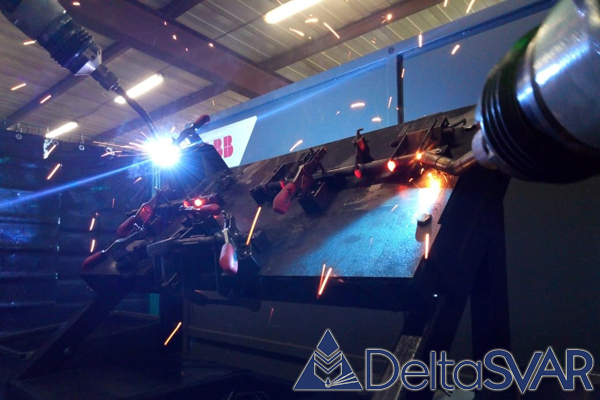

- Разработка и изготовление универсальной оснастки для сборки и сварки нескольких типоразмеров изделий.
- Обеспечение безопасности операторов за счет установки защитного ограждения и лазерных фотобарьеров.
- Проведение монтажных и пусконаладочных работ с отработкой режимов сварки.
- Теоретическое и практическое обучение персонала по эксплуатации роботизированного комплекса.
