Роботизированная ячейка предназначена для MIG/MAG сварки разного рода металлоконструкций (изделий). Для сварки изделие размещают на сварочном столе Siegmund, который позволяет легко и быстро устанавливать необходимые приспособления для фиксации изделия в удобном для робота положении.
В зависимости от габаритов изделий возможны следующие варианты размещения их на сварочном столе:
- Несколько одинаковых изделий на столе, каждое из которых сваривается за одну установку.
- Несколько разных изделий на столе, каждое из которых сваривается за одну установку.
- Несколько одинаковых изделий размещенных на столе в разных положениях (установках) – для случая, когда такое изделие невозможно заварить за одну установку.
- Одно крупногабаритное изделие, которое сваривается за одну или несколько установок.

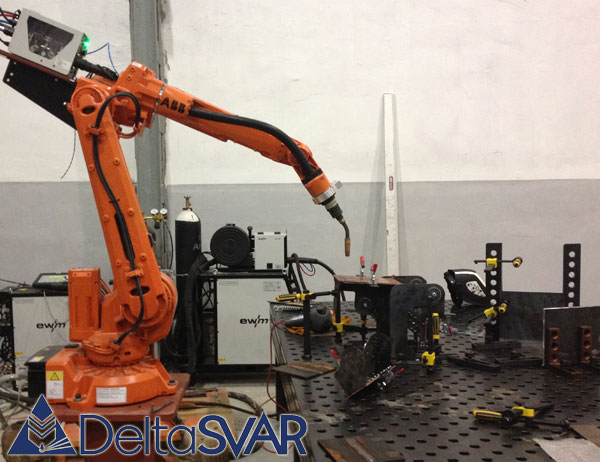

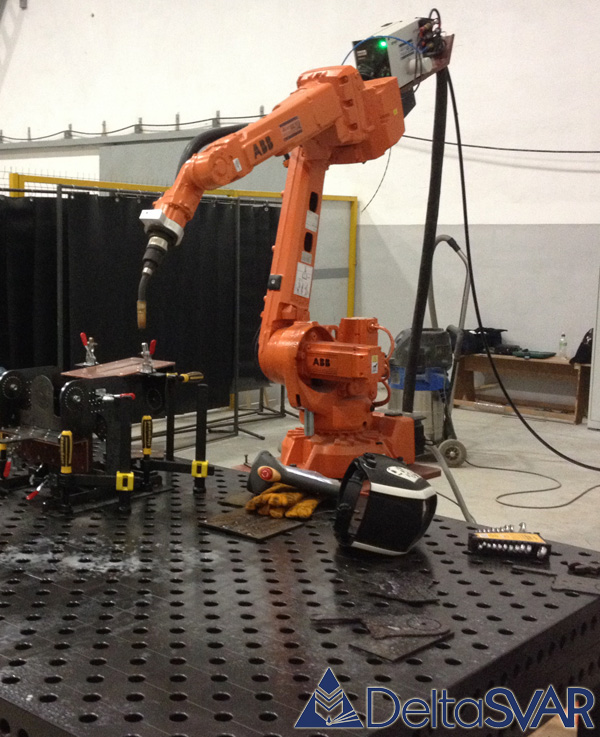

Ячейка оснащена роботом-манипулятором ABB IRB2600ID, имеющим большой радиус рабочей зоны и внутренний шланг-пакет. Горелка робота закреплена на фланце робота и имеет жидкостное охлаждение. Из дополнительных инструментов на фланце робота установлены:
- Система лазерного слежения за сварным швом – Scansonic TH6D.
- Лазерный дальномер, предназначенный для внесения коррекций в траекторию движения робота и компенсации неточностей сборки изделия.
Все инструменты быстросъемные и это позволяет задействовать под каждое изделие необходимый набор этих инструментов.
