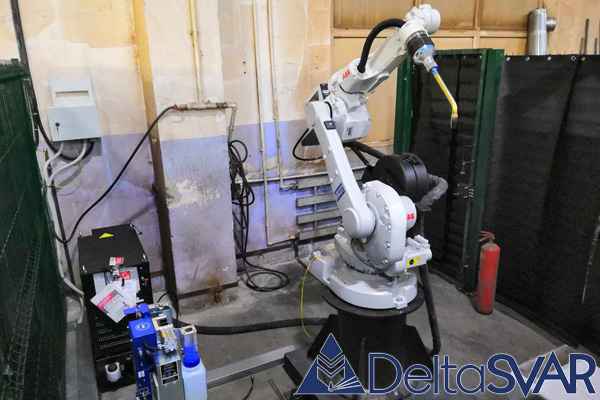

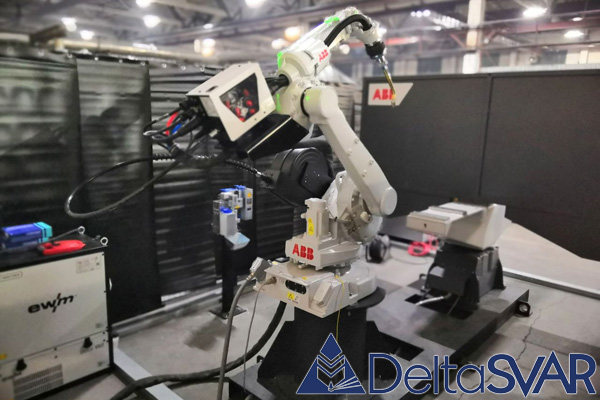

Компания «ДельтаСвар» осуществила очередное успешное внедрение двух роботизированных сварочных комплексов на базе роботов «ABB» (Швеция).

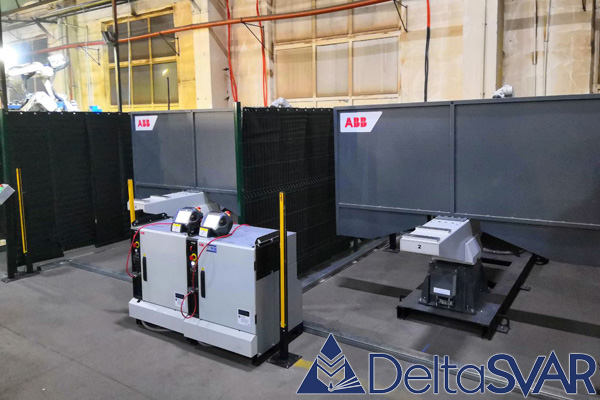

В базовую концепцию данных комплексов входит поворотный стол модели IRBP C-500 «ABB». Позиционер имеет две рабочие зоны: 1) зону сварки роботом IRB 1660ID и 2) зону закладки-выкладки изделий. При этом предполагается, что заготовка неподвижно закреплена в сборочно-сварочном кондукторе, а предусмотренный металлический экран защищает операторов от ожогов от светового излучения.
Данная модель поворотных столов имеет несколько модификаций: для работы с заготовками массой 500 и 1000 кг. Модульная конструкция, высокоточные сервоприводы, высокая скорость, простота и минимальный объем технического обслуживания обеспечивают наибольшие показатели производительности, а также удобство и простоту эксплуатации.
Особенности IRBP C-500 «ABB»:
- Имеют прочную конструкцию для обеспечения высокой точности позиционирования (до +/- 0,05 мм), стабильности процесса и хорошо защищены для работы в тяжелых производственных условиях.
- Все позиционеры можно комбинировать с любыми моделями шести-осевых роботов ABB (кроме маленького IRB 120).
- Просты в использовании с понятными функциями для программирования.
- Позиционеры «ABB» оптимизированы и широко используются для манипулирования заготовки при дуговой сварке, термической резке и других смежных задач.
- Динамическая модель позволяет выполнять быстрое ускорение, движение и переориентацию так, чтобы время цикла обработки было минимальным. Кроме того, динамическое моделирование автоматически компенсирует эффекты гравитации, инерции и трения, чтобы обеспечить быстрые движения (QuickMove™) и точное следование запрограммированной траектории (TrueMove™).
Основная комплектация:
- Сварочный робот IRB 1660ID - 4/1.55 «ABB», Швеция – 2 шт.
- Контроллер IRC5 «ABB», Швеция – 2 шт.
- 1-осевой позиционер (поворотный стол) IRBP C-500 «ABB», грузоподъемность 500 кг – 2 шт.
- Комплект сварочного оборудования Alpha Q 352 «EWM» – 2 шт.
- Станция автоматической очистки сварочной горелки – 2 шт.
- Система безопасности комплекса на базе лазерных фотобарьеров Reer – 2 шт.
- Металлические защитные ограждения с защитными шторами – 2 комплекта.
Основные задачи, которые были решены в ходе реализации проекта:
- Разработка индивидуальной концепции роботизированного комплекса, включающая в себя подбор оборудования, визуализацию будущей ячейки, проверку на досягаемость робота к сварным швам и разработку последующей технологии сварки.
- Системная интеграция всего оборудования входящего в комплект поставки.
- Создание комплексной системы безопасности за счет установки защитного ограждения и лазерных фотобарьеров итальянского производителя Reer.
- Проведение монтажных и пусконаладочных работ.
- Теоретическое и практическое обучение персонала.
