Шлифовальные станки – это оборудование, предназначенное для финишной обработки заготовок с помощью абразивных инструментов (шлифовальных кругов, лент или сегментов).
Они обеспечивают высокую точность размеров, требуемую шероховатость поверхности и правильную геометрию деталей.
Эти станки широко применяются в машиностроении, металлообработке, инструментальном производстве, автомобилестроении и других отраслях промышленности.
Основная задача шлифовального станка – удаление тонкого слоя материала с поверхности заготовки за счет вращающегося абразивного инструмента. В основном применяются 2 способа шлифования: плоское для обработки ровных поверхностей и круглое – для цилиндрических и конических деталей.
Плоскошлифовальные станки бывают:
- с прямоугольным столом (возвратно-поступательное движение);
- с круглым столом (вращательное движение);
- вертикальные и горизонтальные (в зависимости от расположения шпинделя).
Круглошлифовальные станки также подразделяются на виды:
- универсальные (позволяют обрабатывать сложные профили);
- специализированные (для массового производства валов, втулок и т.д.).
Шлифовальные станки – ключевое оборудование для финишной обработки деталей. Выбор типа станка зависит от формы заготовки, требуемой точности и производительности.
В компанию «ДельтаСвар» обратился директор производственного предприятия с задачей по подбору оборудования для шлифования цилиндрических заготовок длинами до 200 мм и уменьшения диаметра до 0,5 мм, а также для шлифования плоских поверхностей деталей и достижения шероховатости Ra 0,4.
Исходя из поставленной задачи специалисты компании «ДельтаСвар» подобрали 2 шлифовальных станка, что позволит полностью решить поставленные задачи с технической точки зрения, а также обеспечит требуемую производительность.

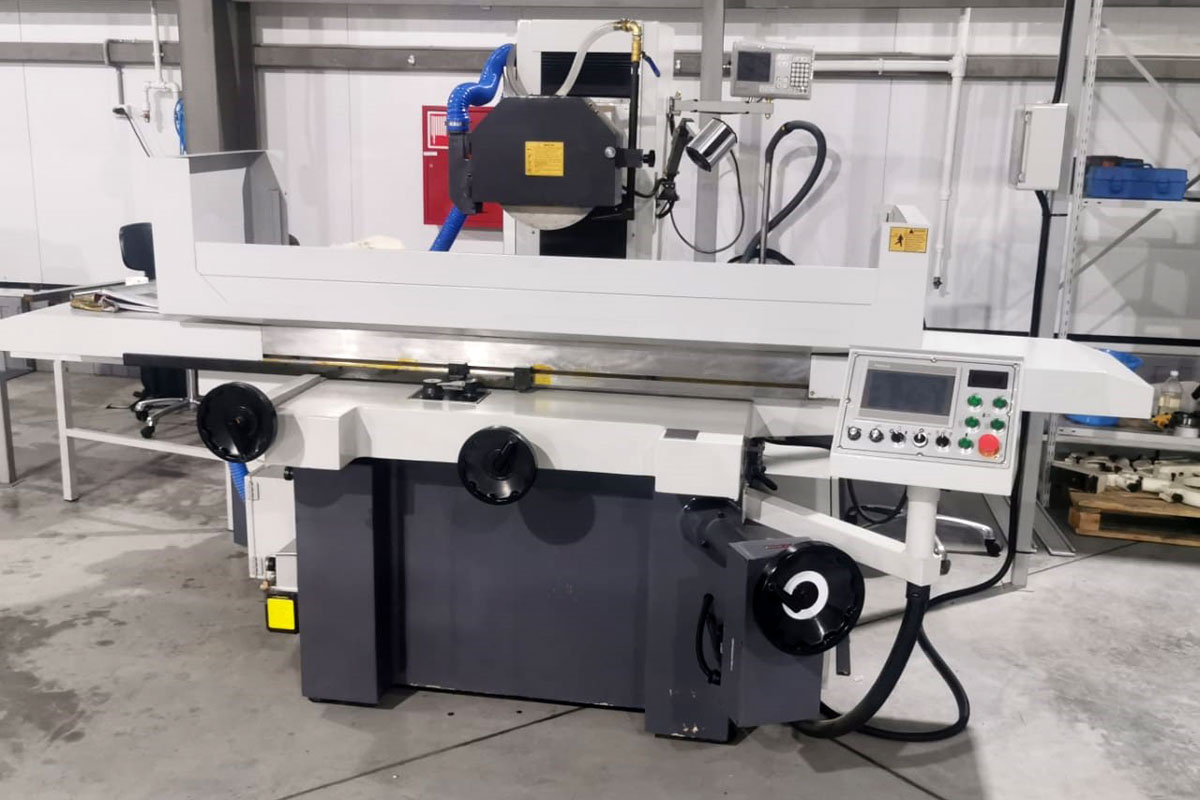

Один из подобранных станков был плоскошлифовальный. Он разработан для чистовой обработки металлов методом шлифования в ручном или автоматическом режимах, рабочая зона 406х1020 мм. Станок имеет максимальную длину шпинделя 1130 мм для продольного шлифования и 450 мм для поперечного.
Он оснащен автоматической системой смазки, которая обеспечивает качественную смазку ходового винта и направляющих. Шпиндель опирается на прецизионные подшипники, установленные с предварительным натягом, что позволяет обеспечить высокое качество обработки. Надежность крепления заготовки обеспечивается электрическим магнитом.
Предложенный комплект поставки станка:
- Выносной пульт с устройством цифровой идентификации (2-оси: X/Z);
- Система подачи СОЖ с магнитным сепаратором с баком на 25 литров;
- Электромагнитный стол;
- Шлифовальный круг с фланцами и съемником;
- Балансировочная оправка;
- Рабочее освещение;
- Защитный экран;
- Регулировочные опоры;
- Инструмент для обслуживания;
- Комплект быстроизнашивающихся запасных частей.

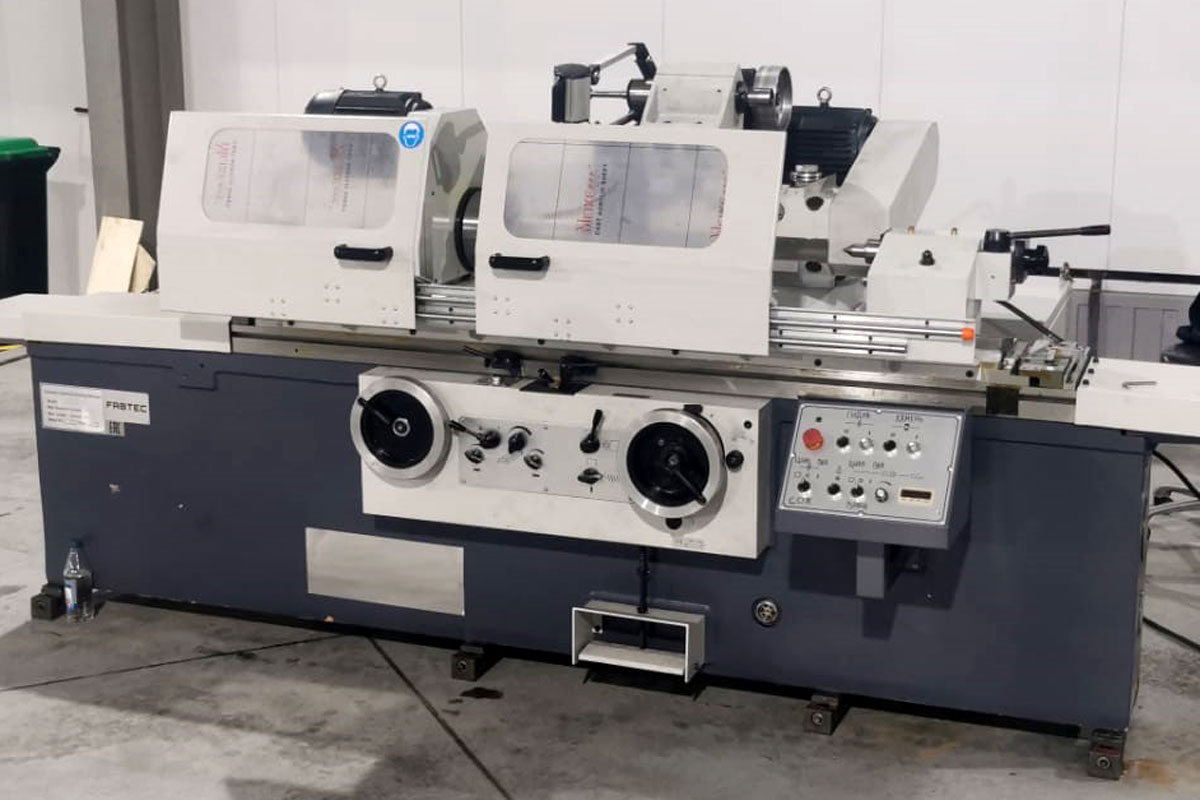

Вторым предложенным станком стал круглошлифовальный станок M 1000, который разработан для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей.

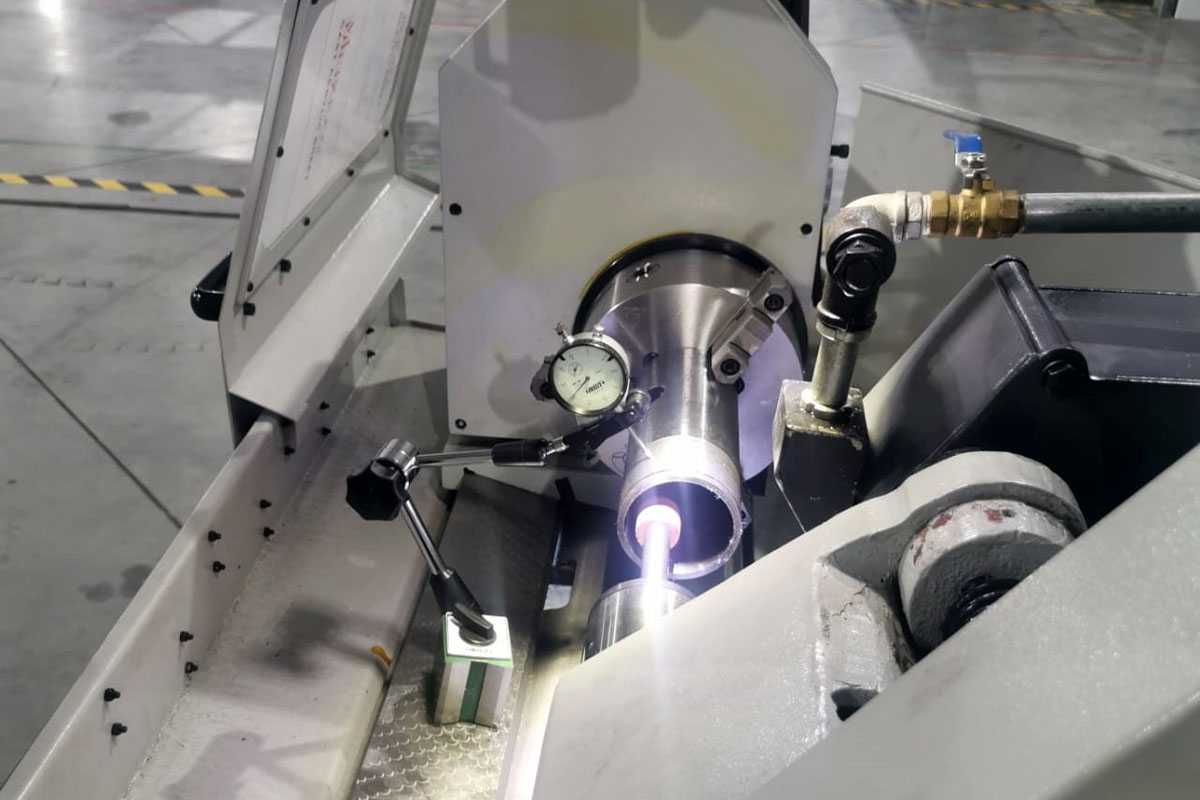

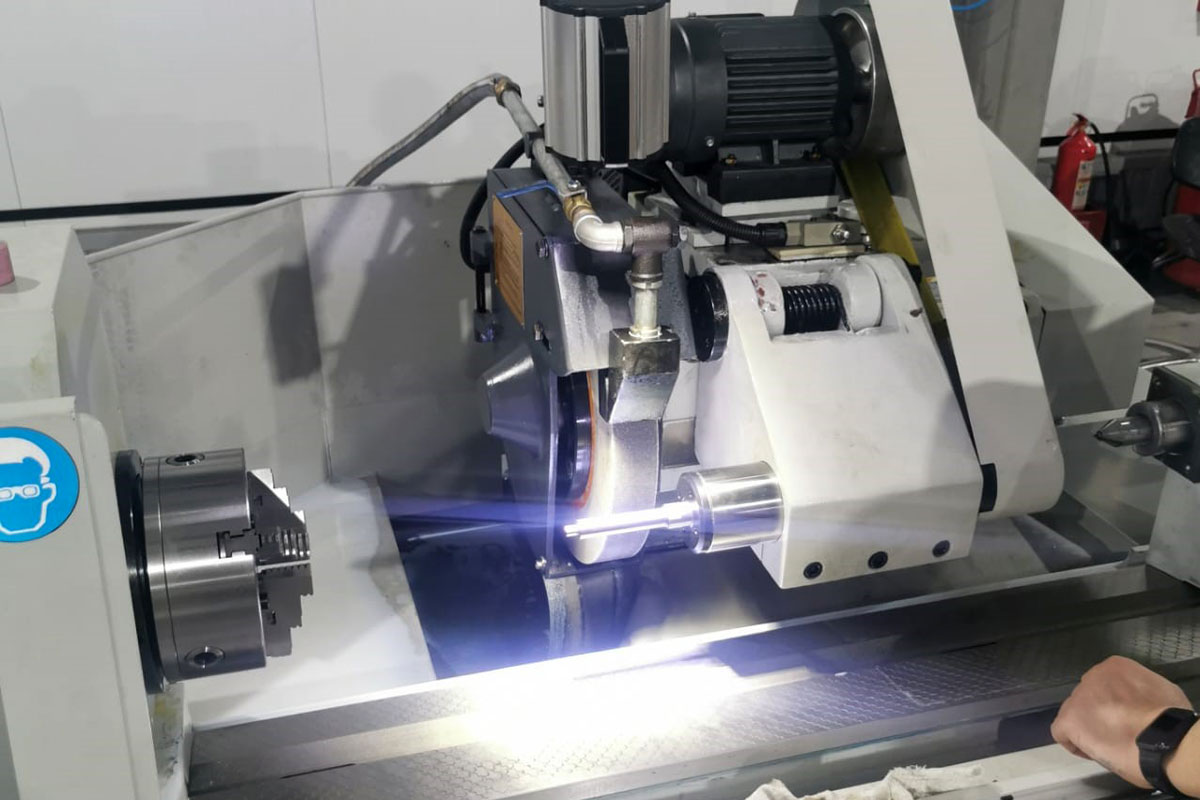

Продольное перемещение рабочего стола приводится в движение гидравлической системой или маховиком. На станке установлено устройство для внутреннего шлифования, благодаря которому можно выполнять шлифование заготовки с внутренним диаметром от 30 до 100 мм. Также важной особенностью является то, что шлифовальная головка может быть повернута в любом направлении на 90°, что особенно удобно при работе с круглыми изделиями.
Предложенный комплект поставки станка:
- Устройство цифровой идентификации (УЦИ);
- 3-х кулачковый токарный патрон;
- Люнет открытого типа;
- Приспособление для внутреннего шлифования;
- Стенд для балансировки круга;
- Балансировочная оправка;
- Держатель алмазного инструмента для правки круга;
- Рабочее освещение;
- Шлифовальный круг 400x50x203 мм;
- Фланец шлифовального круга;
- Установочные клинья с регулировкой по высоте.
Полученное предложение полностью устроило директора предприятия, поэтому после технического совета было принято решение о приобретении двух станков. После доставки оборудования до территории предприятия специалистами компании «ДельтаСвар» были произведены монтажные и пусконаладочные работы.
Приобретённые станки позволили повысить качество получаемых изделий при этом подняв его на стабильно высокий уровень. Современные станки обеспечивают максимальную производительность и повторяемость, что делает их незаменимыми в высокотехнологичных отраслях промышленности.
