Постоянный партнер обратился в компанию «ДельтаСвар» с задачей по подбору стенда для сборки цилиндрических обечаек грузоподъемностью до 100 тонн.
Ранее специалисты ООО «ДельтаСвар» уже реализовывали проект по увеличению производительности сварочного участка путем внедрения стенда для сборки и сварки с общей грузоподъемностью 200 тонн, сотрудники предприятия остались полностью довольны подобранным для них оборудованием, так как оно соответствовало всем требованиям производства. В этот раз было необходимо разработать стенд для сборки цилиндрических изделий диаметрами от 1000 до 6000 мм.
Специалисты компании «ДельтаСвар» предложили оснастить производство стендом для сборки YDKG200. Он предназначен для выполнения механизированной сборки кольцевых, стыковых и корпусных швов цилиндрических сосудов, состоящих из нескольких обечаек, с минимальным использованием дополнительных грузоподъемных устройств. Сборка может производиться двумя методами: последовательный метод (метод наращивания) и метод укрупнения. Совмещение кромок изделий при сборке осуществляется гидроприводными механизмами.

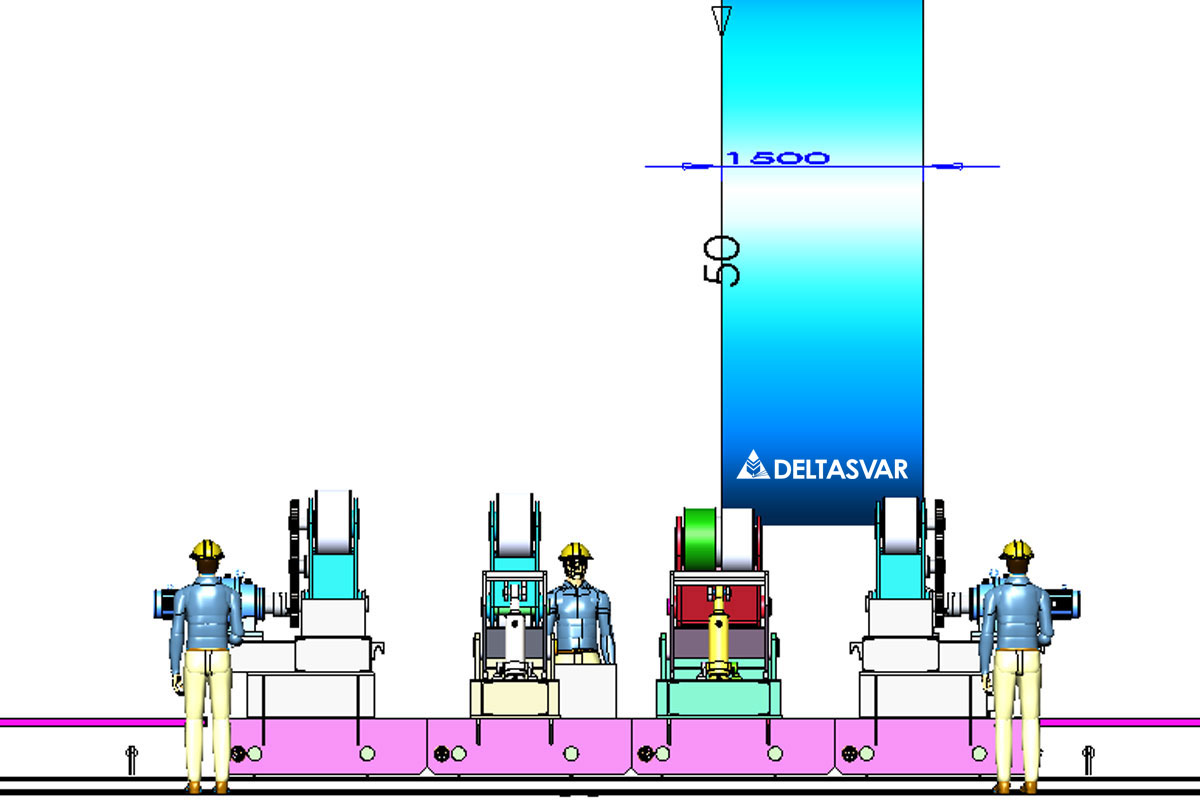

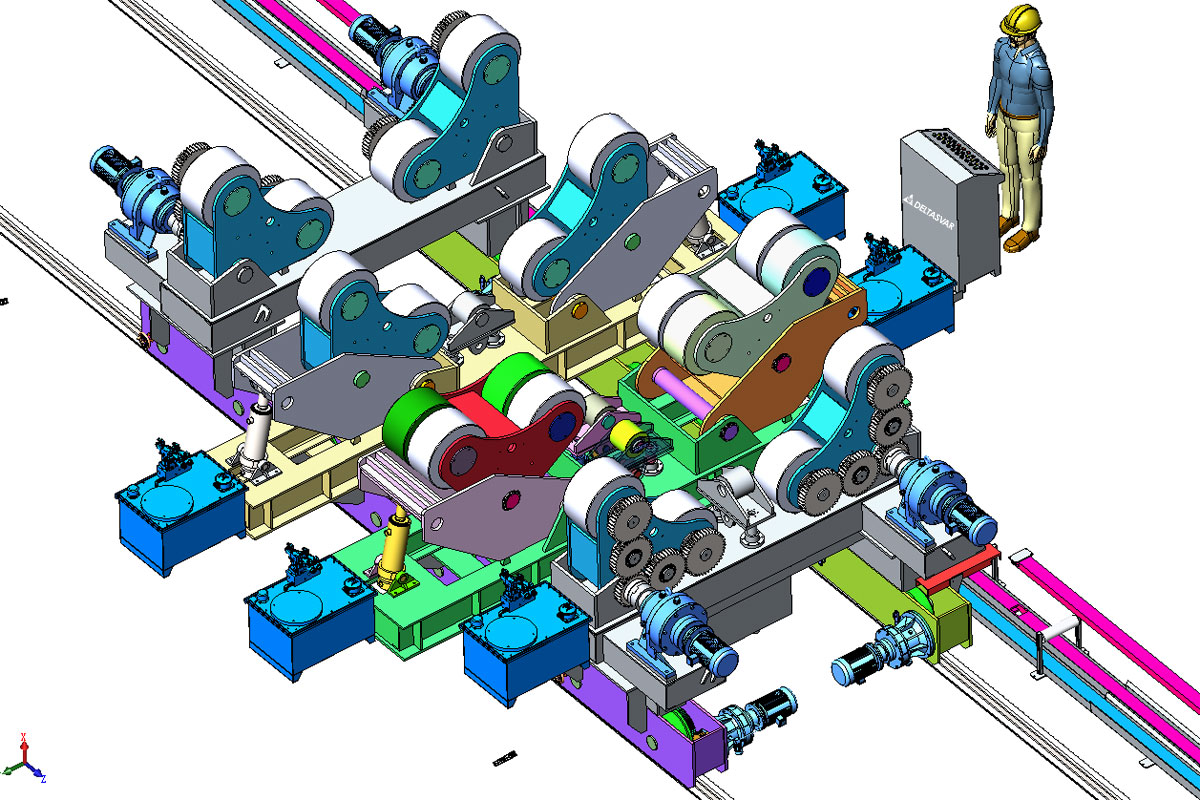

Стенд состоит из 4 видов опор, установленных последовательно: подвижная роликоопорная секция с приводными катками и торцевым упором → неподвижная роликоопорная холостая секция с гидравлическими подъемниками катков и подъемными поджимными роликами с гидроприводом → подвижная роликоопорная холостая секция с гидравлическими подъемниками катков → подвижная роликоопорная холостая секция. Такое расположение позволяет точно позиционировать изделия и не привлекать дополнительные устройства для подъема грузов.
Стенд YDKG200 обеспечивает вращение изделий из высоколегированных, нержавеющих сталей и сплавов диаметрами от 1000 до 6000 мм и длиной до 22 000 мм с максимальной грузоподъемностью 100 тонн.
Стенд управляется с помощью беспроводных пультов управления, что обеспечивает дополнительную безопасность для оператора.
Предложение, полученное от специалистов компании «ДельтаСвар», устроило сотрудников предприятия, и было принято решение о приобретении стенда для сборки.
Полный комплект составил:
- Подвижная роликоопорная холостая секция с гидравлическими подъемниками катков и торцевым упором – 1 компл.;
- Неподвижная роликоопорная холостая секция с гидравлическими подъемниками катков и подъемного упорного ролика с гидроприводом – 1 компл.;
- Подвижная роликоопорная секция с приводными катками – 1 компл.;
- Подвижная роликоопорная холостая секция – 1 компл.;
- Шкаф управления – 1 шт.;
- Пульт дистанционного управления гидроцилиндрами сборочной секции (интерфейс на русском языке) – 1 компл.;
- Пульт дистанционного управления вращением приводной секции и перемещением тележек (интерфейс на русском языке) – 1 компл.;
- Рельсовые направляющие, 22 м – 1 компл.;
- Гибкие кабельные укладчики для каждой роликовой секции – 1 компл.;
- Коммутационные кабели управления и питания гидромагистрали – 1 компл.;
- Гидростанции – 3 компл.;
- Комплект ЗИП и смазочных материалов – 1 компл.;
- Документация – 1 компл.

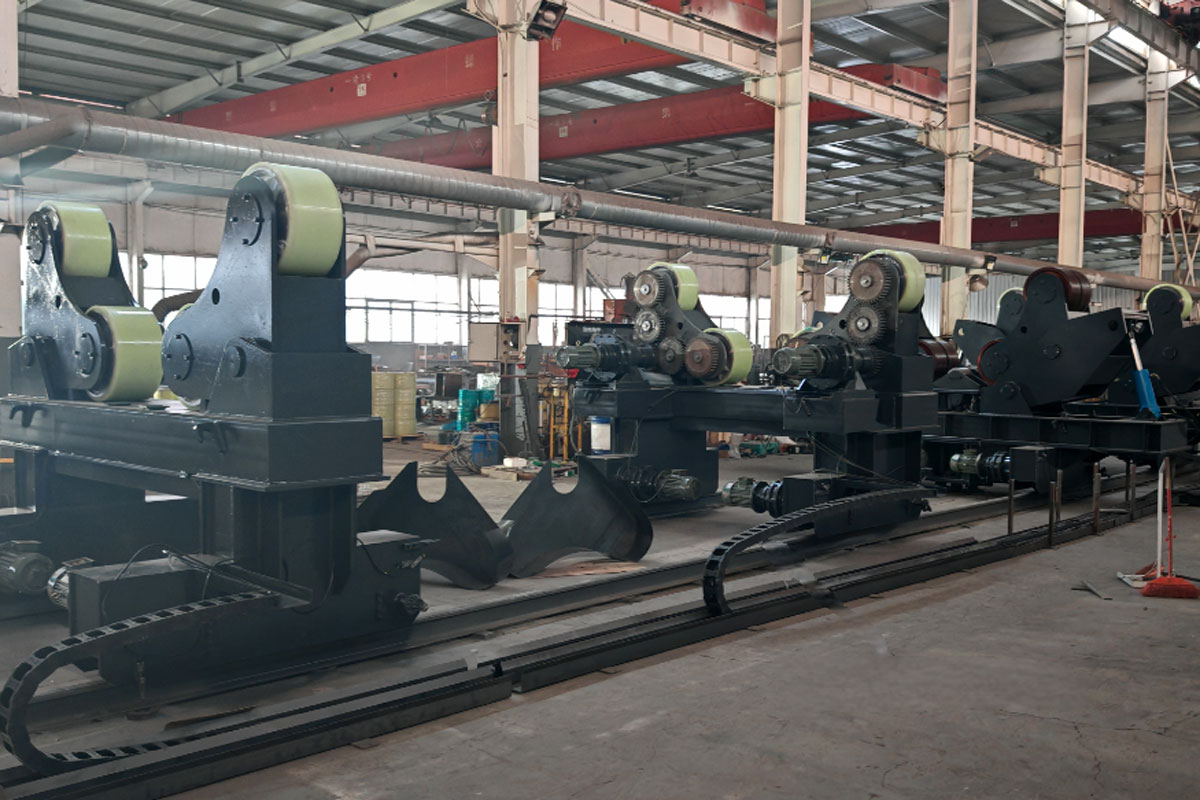

После доставки всего объема оборудования до территории предприятия инженерами ООО «ДельтаСвар» были проведены монтажные и пусконаладочные работы, а для сотрудников предприятия проведен подробный инструктаж по работе с новым оборудованием.
Подобный проект может быть реализован на любом предприятии, где требуется сборка крупногабаритных обечаек.
