Контактная рельефная сварка — это разновидность контактной сварки, при которой соединение деталей происходит в отдельных точках за счёт предварительно сформированных выступов (рельефов).
Этот метод широко применяется в автомобилестроении, электронике, приборостроении и других отраслях промышленности, где требуется надёжное соединение металлических деталей.
С задачей по подбору машины для контактной рельефной сварки обратились сотрудники предприятия, занимающиеся выпуском широкого ассортимента радиаторов охлаждения и теплообменников для автомобильной и сельскохозяйственной техники, а также производством готовых корпусных изделий.

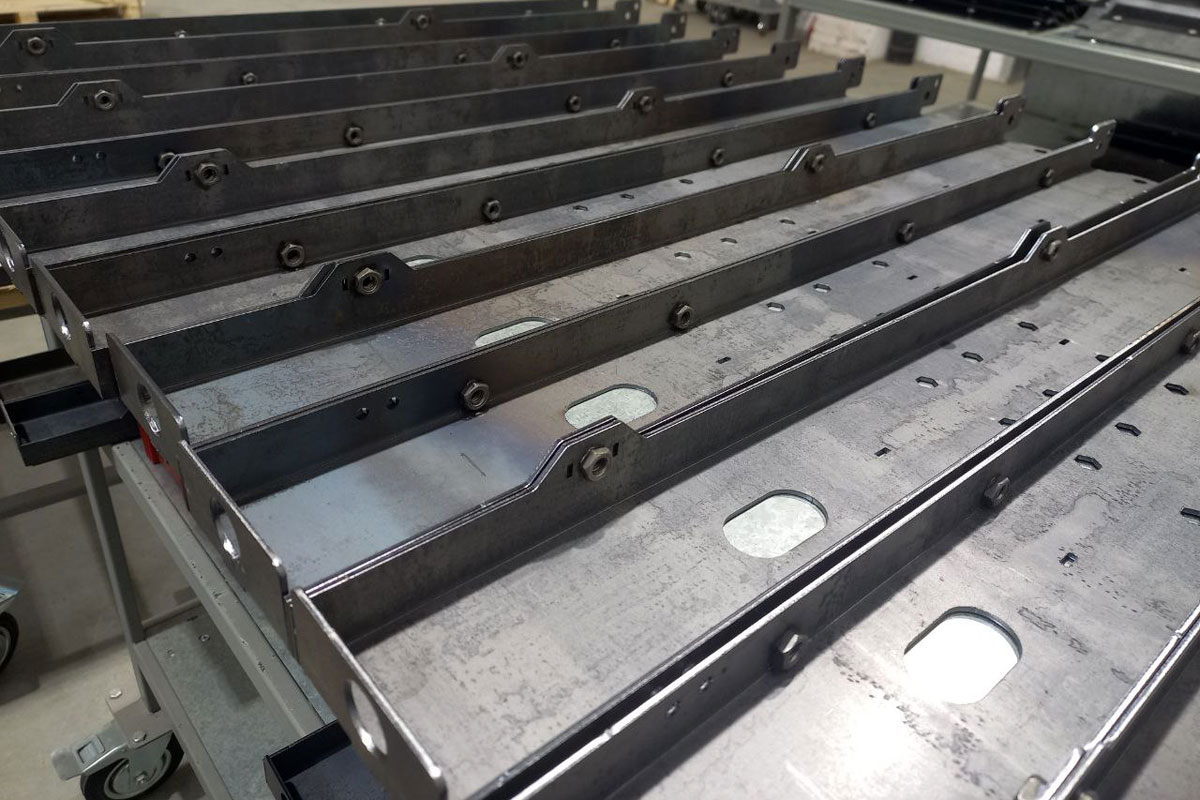

Требовалось производить приварку рельефных гаек М6, М8, М12 к изделиям из стали 3 с толщинами 1,5-3 мм.
Специалисты компании «ДельтаСвар» предложили оснастить производство машиной рельефной сварки МР-3001ЭК российского производства.
Она предназначена для контактной рельефной сварки крепежа (болтов и гаек) с плоскими элементами из низкоуглеродистой и легированной сталей толщинами от 1 до 3 мм.
Особенно подходит для решения задач по приварке метизов к стальным деталям.
Машина МР-3001ЭК включает в себя:
- Верхний пневматический привод сжатия для передачи усилия во время сварочного цикла.

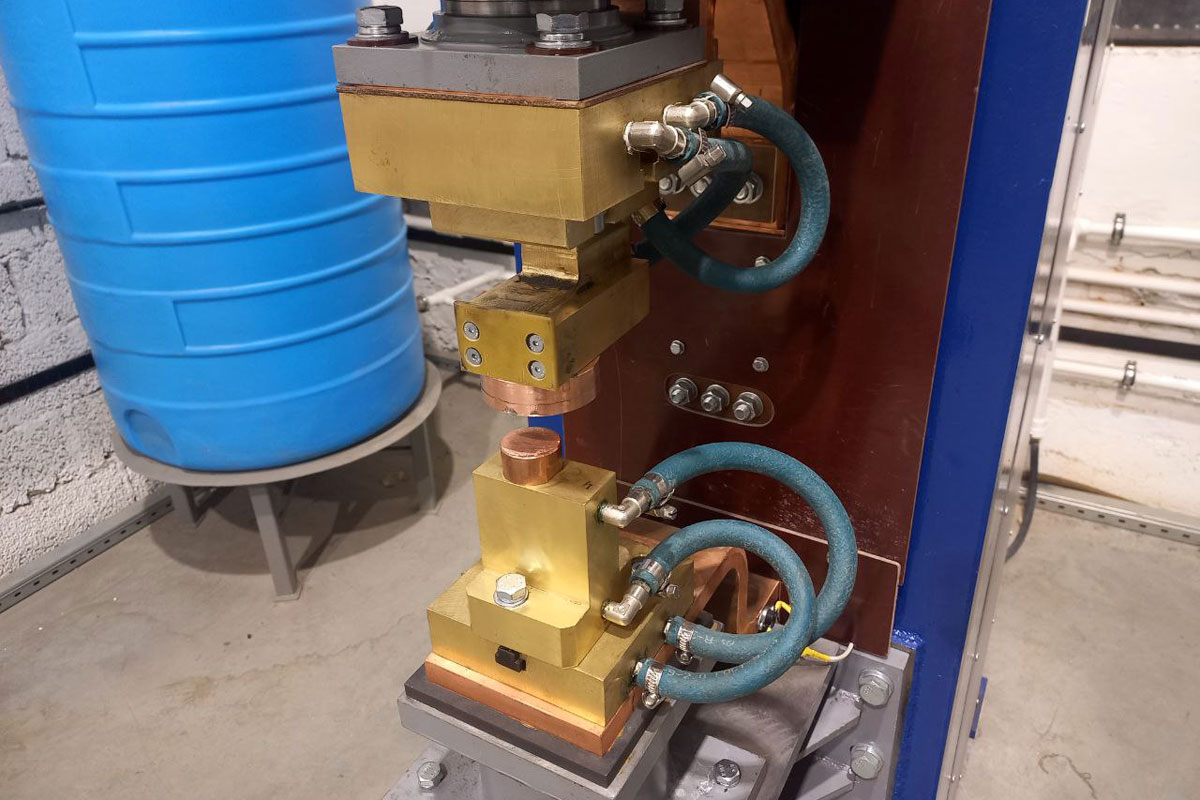

- Специальные электроды для сварки.
- Сварочный трансформатор, расположенный в корпусе машины с элементами вторичного сварочного контура, соединенными жёсткими и гибкими связями с ложементом для раскладки деталей и верхним приводом сжатия.
- Регулятор цикла сварки, расположенный на корпусе машины;
- Пневматическое оборудование (цилиндр, пневомораспределители, манометры, фильтры и т.д.).
Машина МР-3001ЭК разработана для бесперебойной работы с учетом особенностей изделий и работы с ними.
Технические характеристики машины:
- Наибольший вторичный ток, кА: 30;
- Номинальный длительный вторичный ток, кА: 7,1;
- Мощность при ПВ=20%, КВа, не менее: 125;
- Усилие сжатия, даН: 1000;
- Вылет электродов, мм: 250;
- Раствор, мм: 385;
- Наибольший ход верхнего электрода, мм: 100;
- Максимальные габариты детали для сварки (ДхШхВ, мм): 700х450х150;
- Расход охлаждающей воды, л/ч, не более: 700;
- Расход воздуха, м³/100 ходов: 1,3.

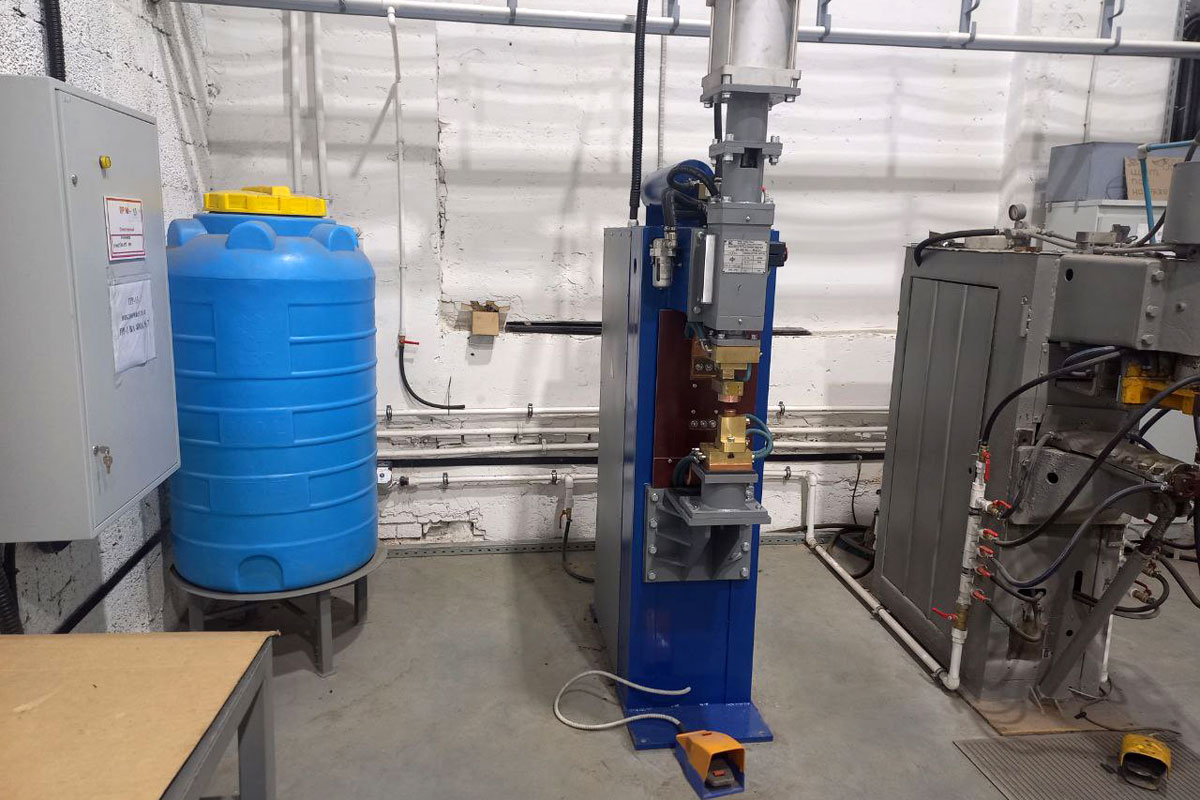

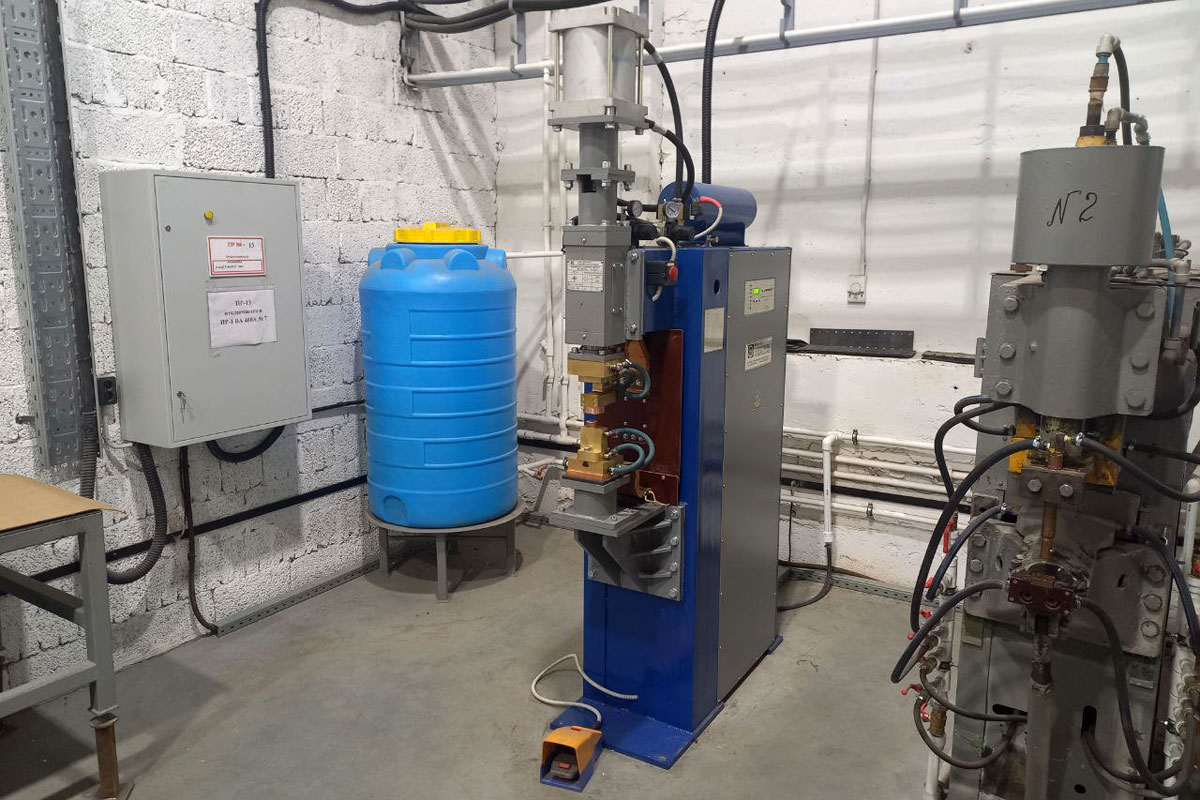

Специалистами компании «ДельтаСвар» были выполнены работы по запуску оборудования и вводу его в эксплуатацию. Для сотрудников предприятия был проведен подробный инструктаж по работе с оборудованием.
