Специалисты компании «ДельтаСвар» получили приглашение для участия в тендере на закупку оборудования. Требовалось подобрать оборудование для наплавки в автоматическом режиме изделий из низколегированной стали с наружным диаметром от 20 до 500 мм, длиной до 3000 мм и максимальной массой 3000 кг.
Исходя из поставленной задачи, специалисты ООО «ДельтаСвар» предложили оснастить производство установкой DS-125-3-3000 с двумя наплавочными головками:

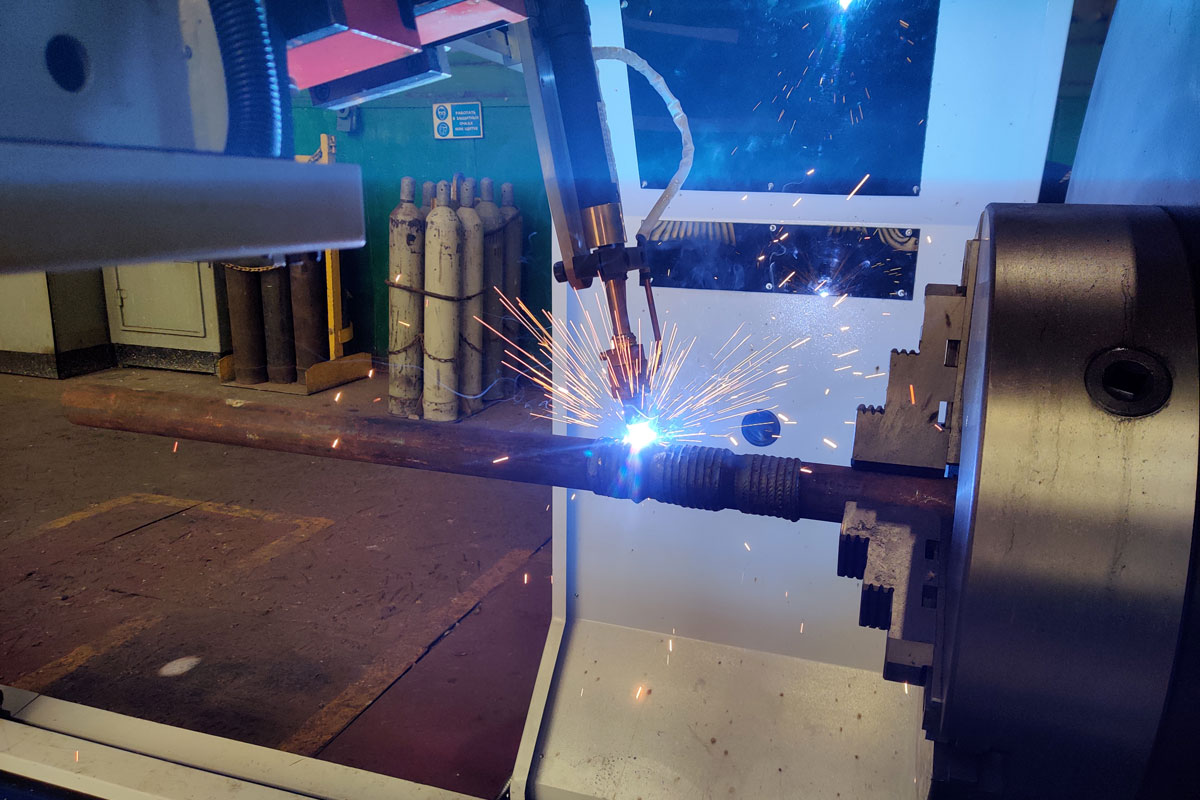

первая – для электродуговой автоматической наплавки наружных поверхностей в среде защитного газа аргон (TIG),
а вторая – для сварки/наплавки плавящимся электродом в среде защитного газа (MIG/MAG).
Такое решение делает установку более универсальной и полностью перекрывает требования технического задания.

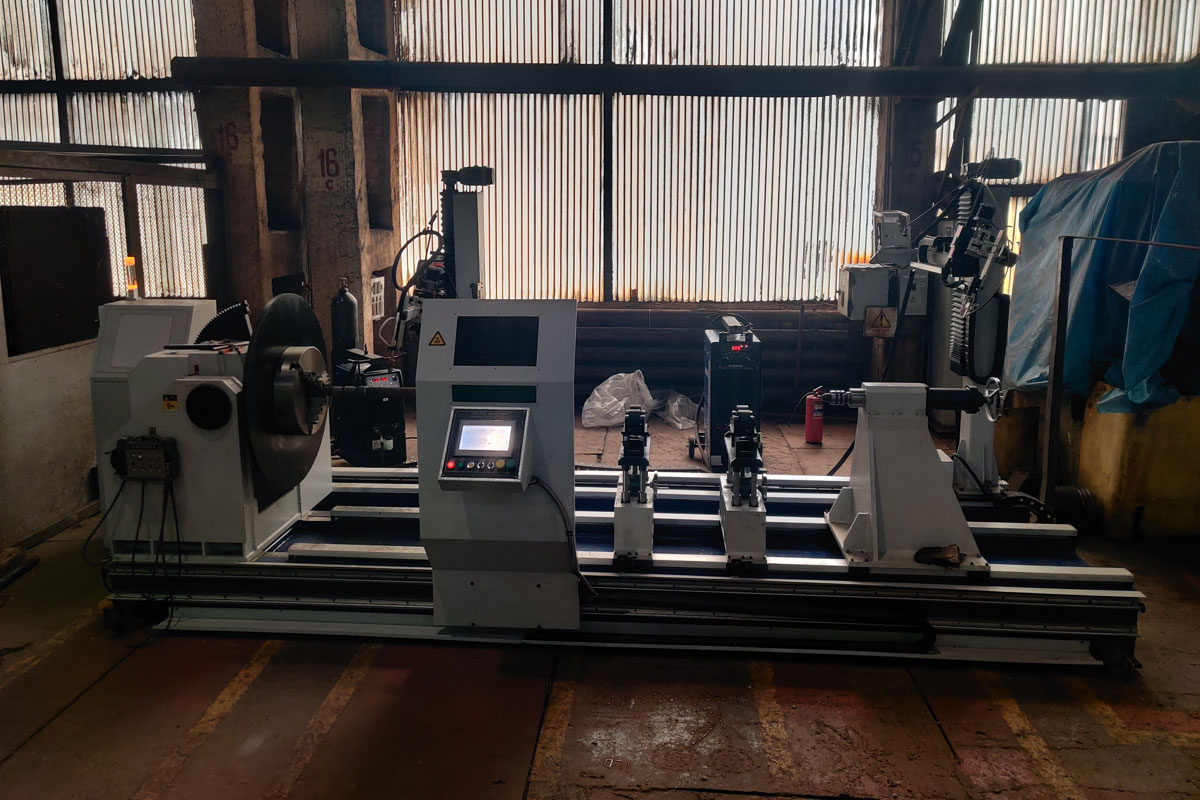

Основу установки составляет основание-рама с высокоточными рельсовыми направляющими с кабелеукладчиками и модулем продольного перемещения.

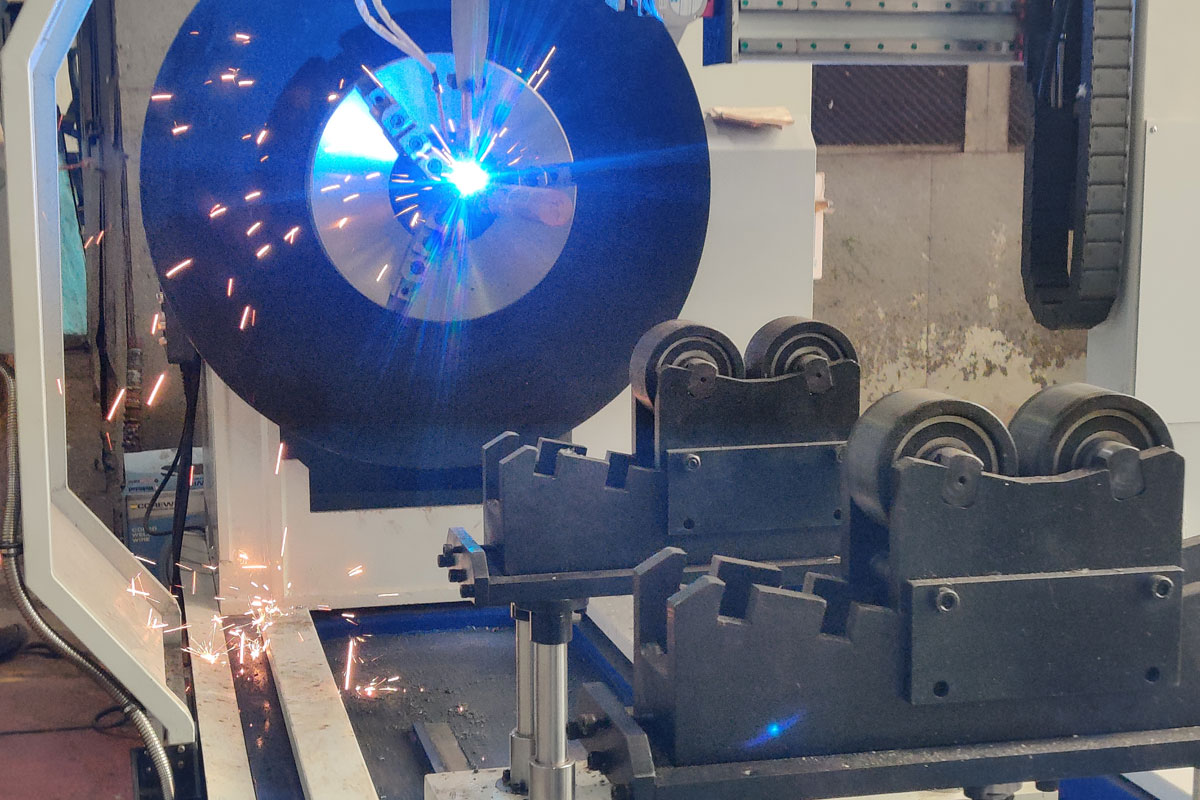

Для качественной наплавки установка оснащена сварочным двухосевым позиционером (грузоподъемность 1000 кг), который обеспечивает точное вращение детали с заданной скоростью.

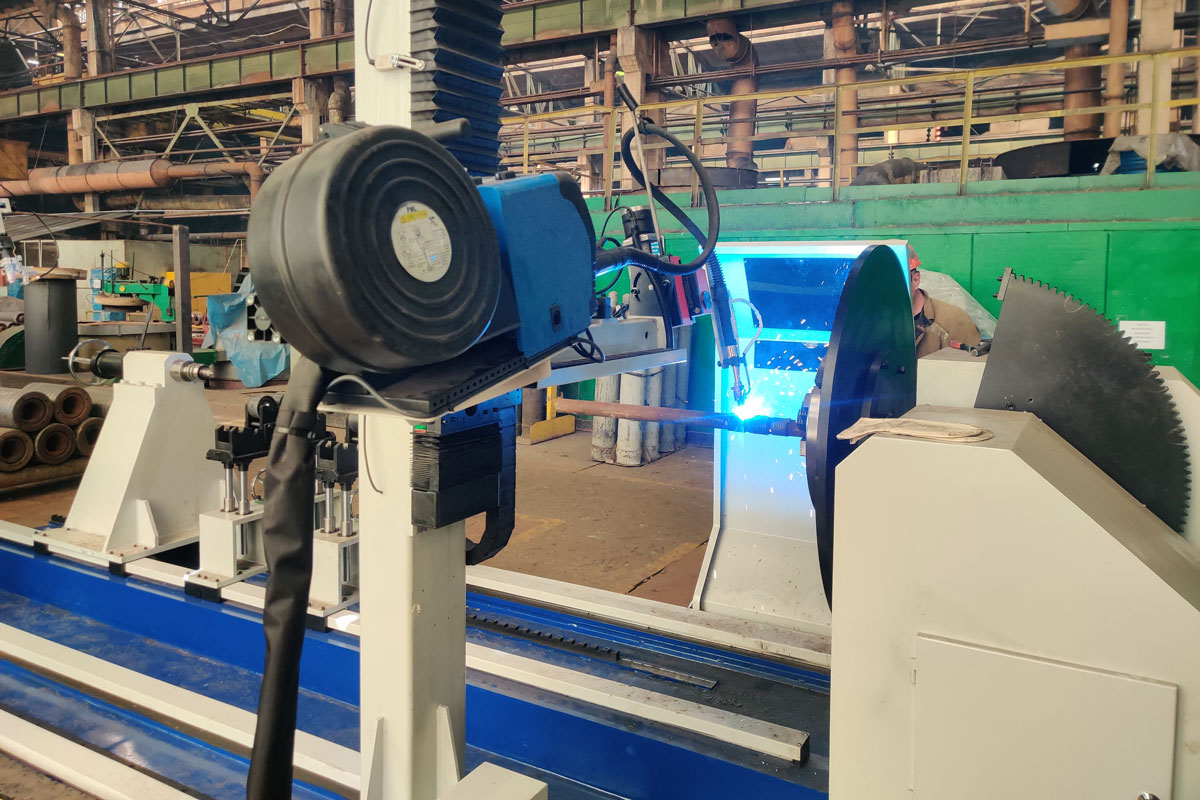

По специальным направляющим (стойкам, порталам) перемещаются каретки, на которых установлены наплавочные головки. Это обеспечивает точное перемещение головок вдоль или вокруг обрабатываемой детали, позволяя реализовывать сложные траектории движения.

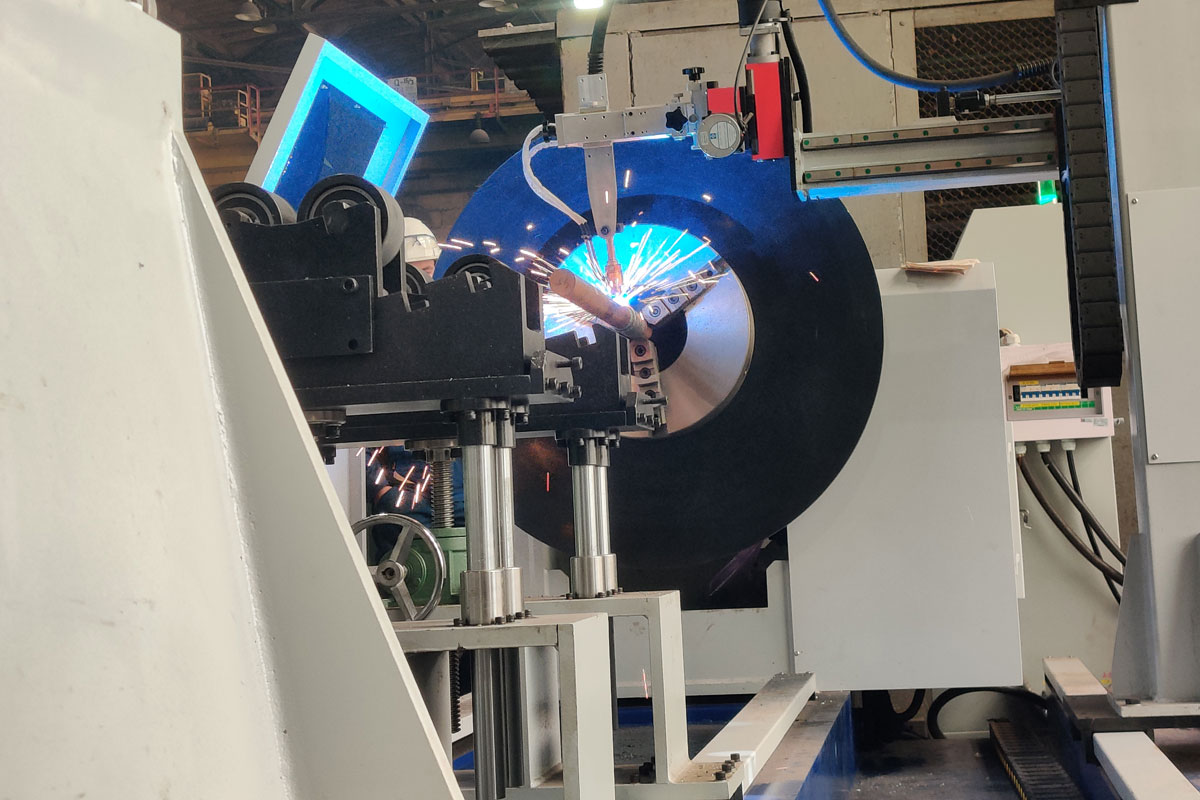

Для поддержки длинных деталей предусмотрен сварочный поддерживающий центр с выдвижной пинолью.
Также установка включает в себя:
- Наплавочную головку с механизмом подачи проволоки – 1 компл.;
- Передвижной защитный экран для защиты оператора – 1 шт.;
- Каретку-манипулятор – 2 компл.;
- Источник тока для TIG-сварки (сила тока 630 А, переменный ток) – 1 компл.;
- Источник тока MIG/MAG-сварки (сила тока 500 А) – 1 компл.;
- Шкаф управления;
- Осциллятор линейных колебаний – 2 шт.;
- Механизм подачи проволоки – 2 шт.
Управление сварочной установкой происходит на базе программируемого контроллера (PLC) с сенсорным экраном. Он обеспечивает управление такими настройками, как: вращение заготовки, вертикальное перемещение наплавочной головки, управление наплавочными параметрами, сбор и хранение параметров наплавки каждого изделия, управление системой слежения по высоте дуги (AVC).
Помимо этого, для безопасной работы предусмотрена кнопка аварийной остановки оборудования.
Технические характеристики установки:
- Наружный диаметр наплавляемых деталей: 20-500 мм;
- Максимальная длина детали: 3000 мм;
- Максимальная масса детали: 3000 кг;
- Скорость вращения свариваемых деталей: 0,4-7 об/мин;
- Скорость подачи сварочной проволоки: 0,06-15 м/мин;
- Диаметр электродной проволоки: 0,8-3,0 мм;
- Пределы регулирования сварочного тока: 20-630 А;
- Вертикальный ход горелки: 500 мм;
- Поперечный горизонтальный ход горелки: 600 мм.
Дополнительно установка оснащена комплектом расходных материалов для сварки на 24 месяца.
Предложение отвечало всем требованиям сотрудников предприятия, поэтому оно было допущено к закупке.
После доставки оборудования до территории предприятия инженерами компании «ДельтаСвар» были проведены монтажные и пусконаладочные работы.
Для сотрудников был проведен инструктаж по работе с оборудованием и его обслуживанию. Вместе с установкой был передан полный комплект документации.
Подобный проект может быть реализован на любом предприятии, где требуется восстановление деталей.
