- масса 2 кг
Предназначен для измерения параметров дуги сварочного аппарата и передачу этих параметров в систему мониторинга сварочного процесса WELDTelecom по беспроводной связи. Измерение тока происходит бесконтактным способом и не оказывает никакого влияния на работу сварочного аппарата. Предусмотрена возможность подключения к любым типам современных сварочных аппаратов.
Характеристики БМ 500
Диапазон рабочих температур, °С | -40... +45 |
Тип исполнения - ударопрочный, степень защиты | IP54 |
Габаритные размеры аппарата, мм | 145 х 140 х 200 |
Масса, не более, кг | 2кг |
Напряжение питания переменного тока (50 Гц), В | 180 – 450 |
Потребляемая мощность, не более, Вт | 3 |
Пределы регистрации тока, А | 10 – 1000 |
Пределы регистрации напряжения, В | 1 – 100 |
Дискретность фиксации времени горения дуги, сек | 1 |
Стандарт беспроводной связи | W i-Fi 802.11b,g,n |
Стандарт идентификационных смарт-карт | EM-Marine |
Макс. диаметр измеряемого токового провода, мм | 21 |

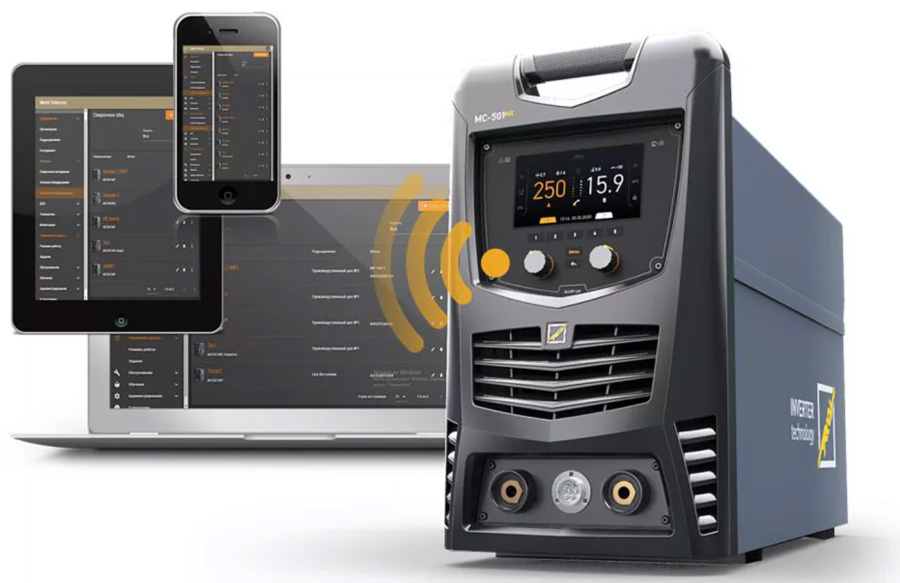

Система WELDTelecom
Новый аппаратно-программный комплекс, разработанный и запатентованный компанией «ЭЛЛОЙ», предназначенный для мониторинга и управления современным сварочным производством. Система устанавливается либо на сварочное оборудование серий «MX», «MXi» и «MX Pulse», либо на технику сторонних производителей.
WeldTelecom полностью интегрируется
- в производство, выполняя функции хранения
- и систематизации информации о процессе изготовления изделий в сварочном производстве с целью формирования
- их паспортов, которые, в свою очередь, используются в системе управления качеством.
Система WeldTelecom на сегодняшний день является серверным web-приложением. Сервер получает данные о состоянии аппаратов, отсылает управляющую информацию на аппараты, управляет базой данных а также предоставляет web-интерфейс и производит авторизацию клиентов системы.

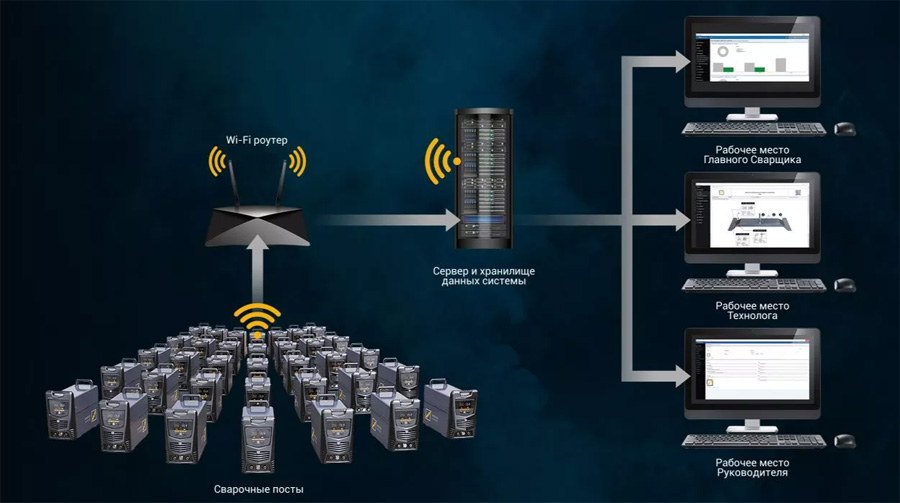

Структура системы
Беспроводной канал связи WI-FI обеспечивает передачу данных между аппаратами и сетью предприятия.

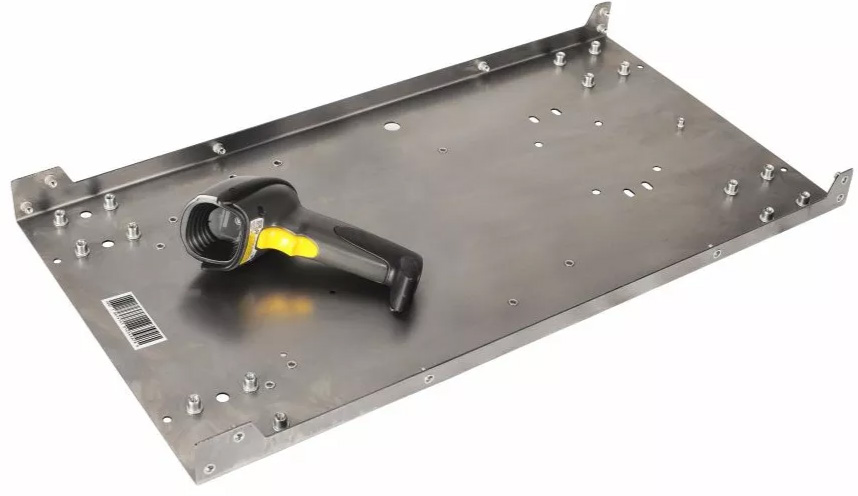

Штрихкодирование
Позволяет:
- идентифицировать все составные части технологического процесса изготовления
- автоматизировать процессы котроля технологичского процесса производства
- обеспечивать ввод данных для формирования паспорта изделия

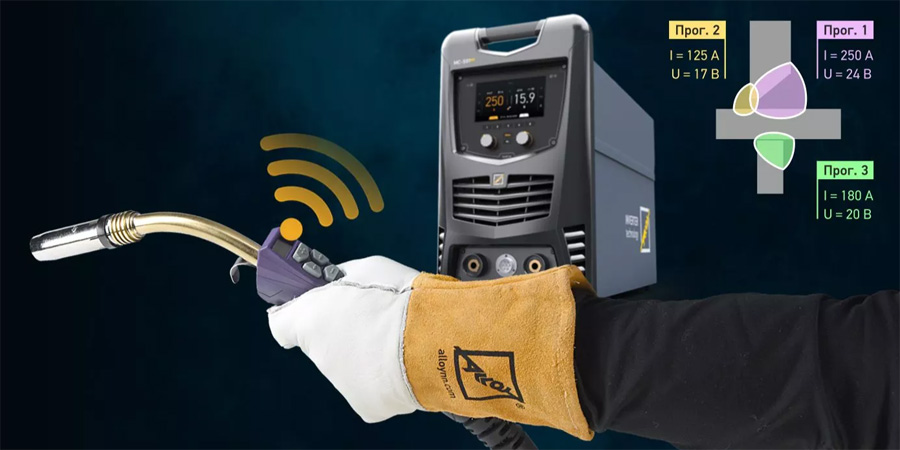

Управление с горелки
Новая Smart-горелка оснащена дополнительными кнопками и графическим дисплеем, с помощью которых можно оперативно регулировать параметры сварки.
При использовании системы технологических карт сварщик при помощи кнопок горелки может выбирать номер детали и номер шва, аппарат при этом загружает требуемый номер сварки.

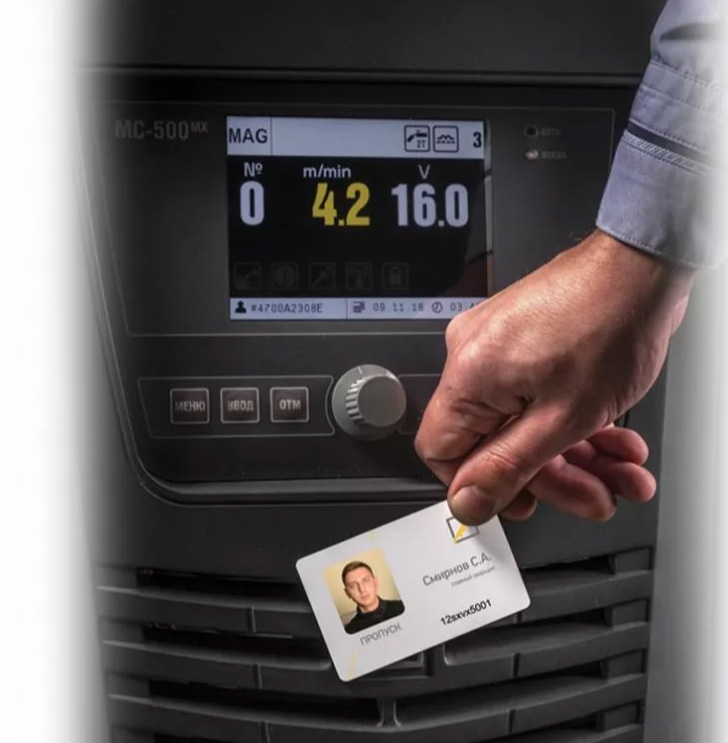

Идентификация сварщика
Считыватель электронных пропусков встроен в аппараты MXM.
Позволяет:
- идентифицировать персонал, взаимодействующий с оборудованием
- организовыввать порядок выполнения работ
- оценить реальные трудозатраты
- ограничить несанкционированный допуск к оборудованию

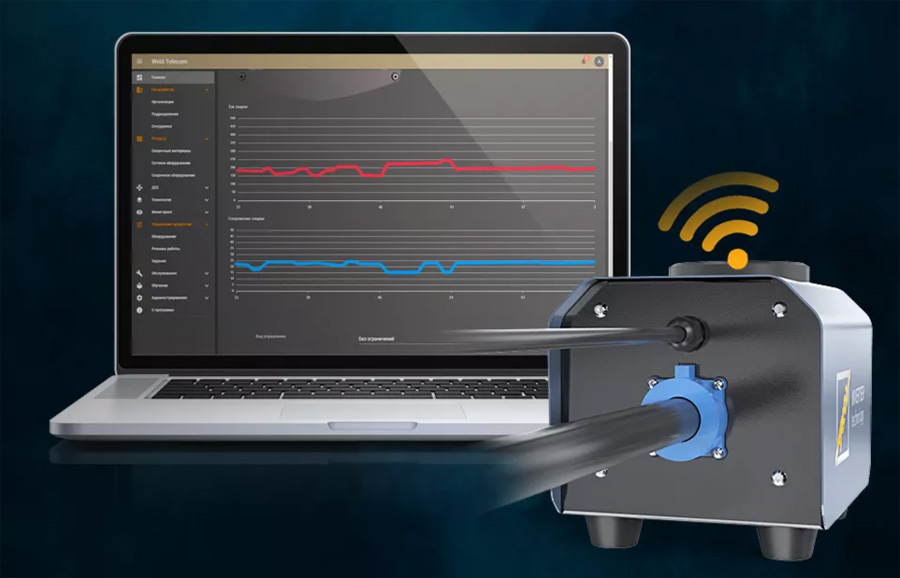

Блок мониторинга
Универсальный внешний измерительный модуль для работы в составе системы WELDTelecom по беспроводной связи с бесконтактным измерением сварочного тока. На основе полученных первичных данных программа WELDTelecom формирует отчеты о загрузке оборудования, производительности труда, соответствии технологического процесса заданному или нарушении технологии. Также предусмотрена возможность считывания бесконтактных карт с целью авторизации сварщика и дальнейшего персонализированного учета рабочего времени.
