Скорость вращения рабочего стола: 0.05～0.5 об./мин. Скорость наклона рабочего стола: 1 об./мин. Патрон трехкулачковый: 20-500 мм.
Конструкция сварочного позиционера HBL-06 собрана из стальных профилей и стальных листов. Благодаря рациональному проектированию сварочного позиционера HBL-06, оборудование имеет хорошую жесткость на изгиб.
Механизм вращения состоит из вращающегося рабочего стола, вращающейся опоры и привода двигателя.
Рабочий стол — круглый. На поверхности рабочего стола имеются отверстия и пазы для крепления оснастки свариваемого изделия.
На вращающейся опоре установлена прочная высокоточная зубчатая кулесо-шестерня. С ее помощью оборудование позволяет выдерживать одновременно-действующие силы - выдерживать силу осевого усилия, радиальную силу и опрокидывающий момент. Оборудование приспособлено к большим нагрузкам, обеспечивает высокую точность вращения и имеет хорошую жесткость.
Вращающаяся опора полностью герметична. Смазочные жидкости, грязь, стружка не попадают внутрь опоры, тем самым увеличивая срок службы оборудования.
Принцип вращения рабочего стола: тормозной двигатель — циклоидальный редуктор — маленькое зубчатое колесо — вращающаяся опора — вращение рабочего стола. Даже при высокой номинальной нагрузке выполняется полное торможение вращения рабочего стола, обеспечивая точное положение свариваемой заготовки.
Широкой диапазон регулирования скорости вращения подходит к большинству требований по сварке.
Наклон рабочего стана обеспечивает мощный тормозной двигатель переменного тока.
В конструкцию рабочего стола входит токопроводящее устройство с защитой от больших сварочных токов.
Технические характеристики сварочного позиционера типа HBL-06
- Максимальная нагрузка позиционера: 600 кг
- Скорость вращения рабочего стола: 0.05～0.5 об./мин.
- Скорость наклона рабочего стола: 1 об./мин.
- Максимальное расстояние центра тяжести: 200 мм
- Максимальный эксцентриситет: 150 мм
- Угол опрокидывания рабочего стола: 0-120°
- Мощность двигатели вращения: 0,7 кВт
- Мощность двигатели наклона: 0.75 кВт
- Диаметр рабочего стола: 1000 мм
- Способ регулирования скорости: частотное регулирование
- Электропитание: 3 фазы, переменный ток, 380В±10%, 50 Гц±1%

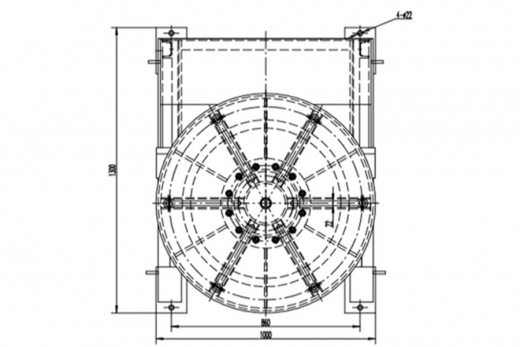

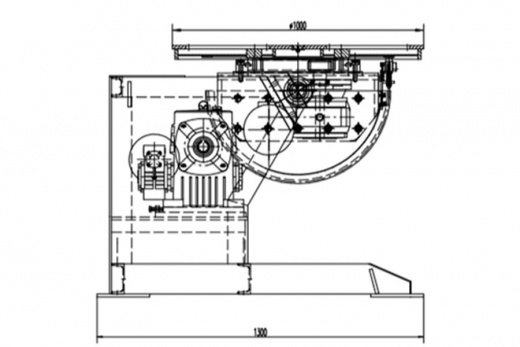

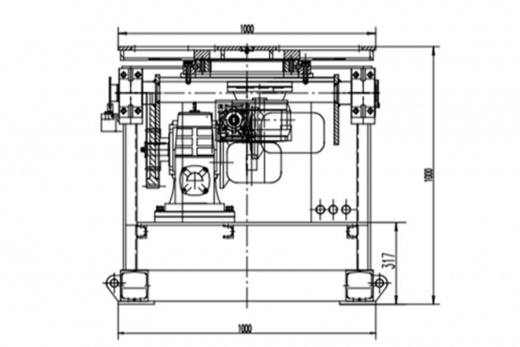

- Габаритные размеры (Д*Ш*В): 1300*1000*1000 мм
Комплектация
- Сварочный позиционер — 1 шт.
- Электрический шкаф управления — 1 шт.
- Пульт дистанционного управления — 1 шт.
- Инструкция на русском языке — 1 шт.
- Патрон трехкулачковый 20-500 мм — 1 шт.
