Сварочный позиционер широко применяется для установки изделий в положение, удобное для сварки и сборки сложных заготовок. Он прекрасно подходит для производства стальных конструкций, а также сосудов.

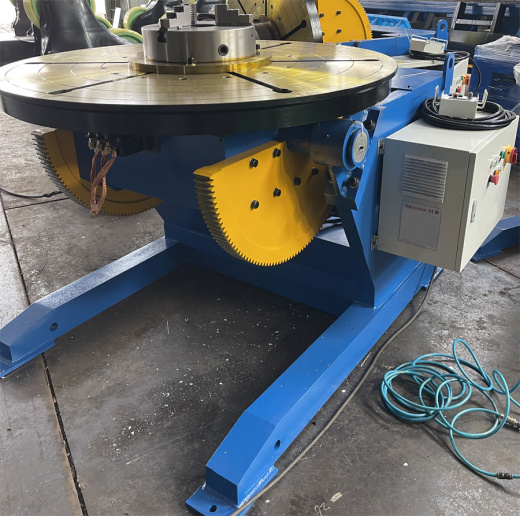

Сварочный позиционер серии HBA состоит из станины, рабочего стола, механизма поворота стола и механизма его наклона, системы управления и кабеля питания.
Станина представляет собой сборно-сварную конструкцию, к которой крепится рабочий стол вращения с приводом с приводом вращения, шпиндельным узлом и планшайбой. Вращение планшайбы осуществляется от серводвигателя, через червячно-цилиндрический редуктор. На станине смонтирован привод наклонного стола, состоящий из электродвигателя и червячно-цилиндрического редуктора.
Технические характеристики
Наименование | Значение |
---|---|
Модель | HBA-30 |
Диаметр рабочего стола | 1400 мм |
Расстояние между поверхностей рабочего стола и центром наклонного вала | 200 мм |
Номинальная грузоподъмность | 3200 кг |
Крутящий момент поворота | 6300 Нм |
Крутящий момент наклона | 17500 Нм |
Скорость поворота рабочего стола | 0.045~1.8 об/мин |
Диапазон угол наклона | 0 – 120 градусов |
Скорость наклона рабочего стола | 0.24 об/мин |
Мощность двигателя поворота | 2,0 КВт серводвигатель |
Мощность двигателя наклона | 1,5 КВт |
Электропитание | 3 фазы, 380В±10%, 50Гц±1 |

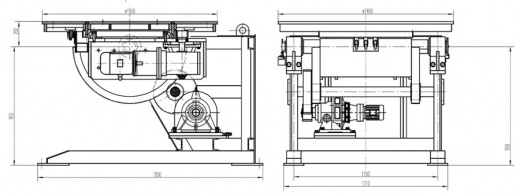

Габаритные размеры | Указаны на схеме |
Цифровая индикация скорости поворота рабочего стола |
Комплект поставки
Позиционер сварочный HBA-30 с педалью и пультом управления.
Дополнительная опция: патрон Ø400мм.
