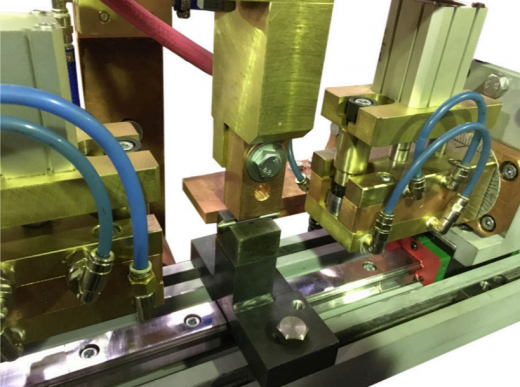

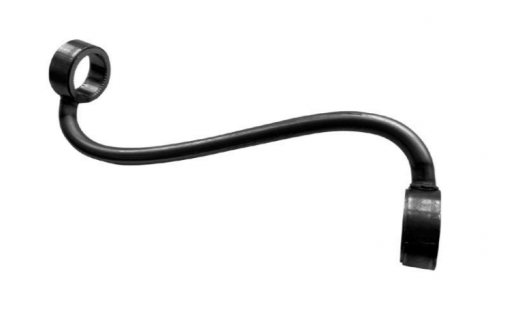

Специальная машина МРС-03 предназначена для сварки стоек стабилизатора, состоящих из одной или двух корпусных деталей и соединяющих их стержня, методом контактной рельефной сварки.
Машина МРС-03 для сварки стоек стабилизаторов обеспечивает:
- возможность изготовления изделий с межосевыми размерами 72-400 мм и различными положениями корпусов (от 90 до 180 град в плоскости, перпендикулярной оси стержня).
- возможность изготовления изделий с различными по длине и диаметру стержней и диаметрами корпусов
- возможность изготовления односторонних стоек.
- получение готовых изделий в соответствии с требованиями КД по прочности, по длине стойки (между осями отверстий корпусов), по допуску расположения корпусов относительно стержня и между собой, по размеру от оси стержня до проточки на корпусе.
Укладка заготовок стержней и корпусов в ложементы происходит вручную. После нажатия кнопки «Пуск» оператором устройство осуществляет все необходимые операции в автоматическом режиме, происходит перемещение и фиксация заготовок в зону сварки, осуществляется сам цикл сварки и разведение механизмов для фиксации деталей. Съём готовой конструкции осуществляется вручную.
Система управления оборудования обеспечивает пооперационное управление рабочими механизмами в наладочном и автоматическом режимах, управление сварочным циклом, раздельную регулировку режимов сварки обоих соединений, блокировку выполнения сварочного цикла при неправильном позиционировании заготовок. Система управления машины МРС-03 обеспечивает хранение в памяти технологических режимов сварки.
Технические характеристики
| Наименование параметров | Величина параметров |
|---|---|
| Номинальное напряжение трехфазной питающей сети частотой 50 Гц, В | 380 |
| Сварочный ток, не более, кА | 40 |
| Сварочное усилие, не более, кгс | 1000 |
| Расход охлаждающей жидкости, л/час | 1000 |
| Ориентировочные габариты установки (длина х ширина х высота) мм | 2000х1000х1500 |
| Ориентировочные габариты шкафа управления (длина х ширина х высота) мм | 400х800х1800 |
| Масса установки, кг | 1400 |
| Масса шкафа управления, кг | 200 |
