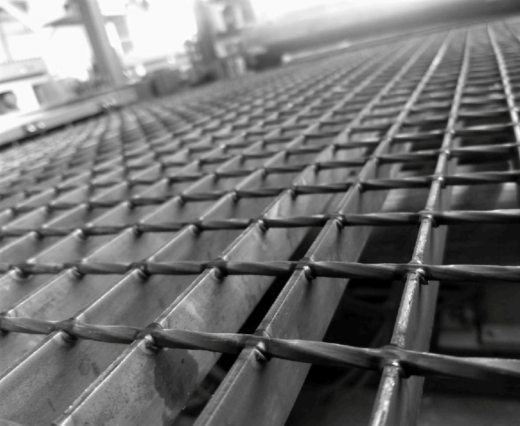

Линия ЛСРН-1000К1 предназначена для автоматизированного производства сварных решетчатых настилов с объёмом производства изделий в количестве 250 тонн в месяц при односменной работе.
Панель настила: 6100х1000 мм. Несущая полоса: толщина 2-5 мм. Шаг несущей полосы: 34,3 мм. Связующий пруток: диаметр 4-6 мм.

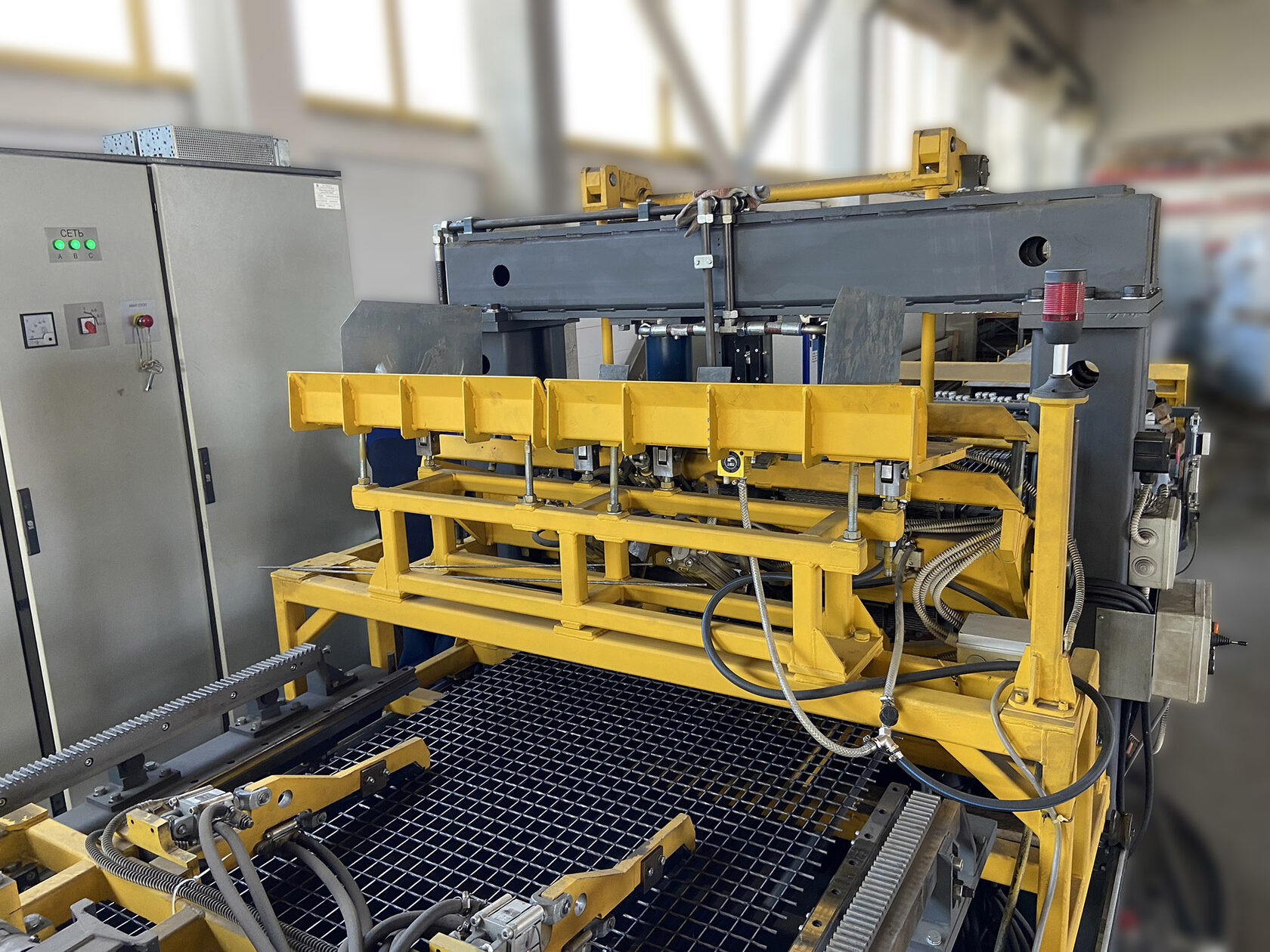

Нарезанные в размер продольные полосы располагаются на столе предварительной загрузки. Оператор продевает концы полос через направляющую гребенку и вставляет их в захваты каретки. После раскладки каретка перемещает полосы в сварочный портал до упора. Перед началом сварки упор автоматически опускается. На самой машине оператор загружает бункер поперечными связующими прутками.
В процессе сварки поперечные прутки автоматически подаются в зону сварки. Перемещение электродов осуществляется пневмоцилиндрами. Электропривод каретки перемещения свариваемого настила выполнен на снове программируемого сервопривода. При этом одновременно со сваркой полотна оператор загружает в каретку следующую партию продольных полос со стола предварительной раскладки.
При движении полотна из зоны сварки на приемный рольганг происходит автоматическая обрубка выступающих концовсвязующего прутка гидравлическими ножницами и рихтовка полона встроенным в линию механизмом. После сварки всего изделия каретка дополнительным шагом досылает полотно на приемный рольганг под пакетировщик и возвращается в исходное положение. После этого перекладчик с захватами опускается вниз, захватывает сваренный настил и переносит его на позицию пакетировки.
Реализация процесса управления линией сварки решетчатых настилов ЛСРН-1000К1 осуществляется промышленным компьютером. Задание технологических параметров сварки осуществляется с панели оператора, расположенной на двери шкафа управления. Система управления позволяет сохранять программы сварки и программы перемещений. Панель представляет собой сенсорное средство ввода, позволяющее оператору работать с панелью без использования каких-либо дополнительных устройств.
Технические характеристики
| Наименование параметра | Норма |
|---|---|
| Номинальное напряжение 3-х ф. сети, 50 Гц, В | 380 |
| Номинальная потребляемая мощность при одновременной сварке 30-и пересечений, кВА: | 780 |
| Длительная потребляемая мощность | 240 |
| Ширина свариваемого изделия, мм | 1000 |
| Размеры свариваемых деталей, мм: | |
| Полоса: | |
| толщина | 2, 3, 4, 5 |
| высота | 30, 40, 50 |
| длина | 6100 |
| Пруток крученый, квадратного сечения, мм: | |
| диаметр | 4,8 / 5,2 / 5,8 |
| длина | 1040 |
| Расстояние между полосами, мм | 34,3 |
| Расстояние между прутками, мм | 38,1 / 50,8 / 76,2 / 101,6 |
| Количество полос в изделии, шт. | 30 |
| Загрузка полос | ручная |
| Загрузка прутков | автоматическая из бункера |
| Привод перемещения свариваемого настила | электромеханический программируемый |
| Максимальное суммарное усилие сжатия, кГс | 15000 |
| Количество одновременно свариваемых пересечений | 30 |
| Максимальное количество сварочных циклов в минуту | 20 |
| Расход свободного воздуха, м3/мин | 2 |
| Расход охлаждающей воды, л/ч | 1200 |
| Габаритные размеры, м | 22х1,7х1,8 |
| Масса, кг | 8000 |
