Сваенавивочная машина КСОК-01. Комплекс для сварки объемных каркасов.

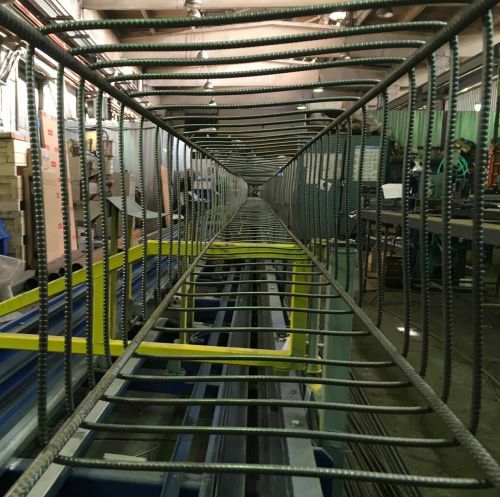

Комплекс предназначен для контактной сварки объемных арматурных каркасов свай с непрерывной навивкой и сваркой проволоки на каркас. Отличительной особенностью комплекса от конкурентов является реализованный в нем принцип подвижной сварочной головки, которая перемещается вдоль стержней каркаса свай, осуществляя навивку и сварку.
Применение подвижной головки позволяет примерно в 2 раза сократить площадь, занимаемую оборудованием, поскольку сам каркас во время сварки не перемещается.
Устройство представляет собой единую конструкцию, объединенную общим основанием. Длина комплекса не превышает 18 метров.
Арматурные прутки закрепляются в 3-х вращающихся синхронно относительно оси каркаса планшайбах, диаметром около 400мм, отстающих друг от друга на расстоянии равном длине каркаса. Одна планшайба – подвижная, перемещается относительно оси каркаса пневмоцилиндром на расстояние около 1 метра, что позволяет производить загрузку арматуры и ее натяжку.
Сварочная машина размещается на платформе, перемещающейся вдоль свариваемого каркаса. На платформе также размещены правильные устройства и вращающаяся синхронно с 2-мя крайними план-шайбами каретка, через которую проходят арматурные прутки (основа) каркаса.
Сварочная машина содержит сварочный трансформатор и 2 электрода, один из которых наступает на перекрестие, другой – рядом на контр-электрод, что создает цепь для прохождения электрического тока.
Перемещение платформы осуществляется с помощью пары рейка-шестерня программируемым электроприводом.
Программно можно задавать скорость постоянную, при этом шаг сварки постоянный вдоль всего каркаса, или переменную, что позволяет получать различный шаг сварки вдоль каркаса.
Для обслуживания устройства требуется один оператор низкой квалификации, который осуществляет заправку продольных прутков и простейшие операции по управлению. Все остальные операции для производства объемных каркасов происходят полностью в автоматическом режиме.
Потребление электроэнергии, сжатого воздуха и воды очень незначительное, благодаря конструктивным особенностям комплекса.
По производительности комплекс КСОК-01 позволяет сваривать до 80 каркасов длиной 12 м за одну смену, что позволяет его использовать при серийном производстве с достаточно быстрой окупаемостью.
Конструкция комплекса КСОК-01 отличается надежностью и удобством эксплуатации.
Технические характеристики
| Наименование параметра | Норма |
|---|---|
| Номинальное напряжение 3-х ф. сети, 50 Гц, В | 380 |
| Максимальная потребляемая мощность, кВА: | |
| длительная | 40 |
| при сварке | 70 |
| Сечение сваи, мм | 300х300 |
| Сечение каркаса по внешним граням рабочей арматуры, мм | 240х240 |
| Число стержней арматуры, шт. | 4 |
| Длина каркаса, м | 5…14 |
| Диаметр стержней арматуры, мм | 8АIII…25AIII |
| Шаг навивки (переменный по длине), мм | 100, 150, 200 |
| Диаметр навиваемой проволоки, мм | 5, 6 |
| Подача навиваемой проволоки | из бухты |
| Максимальное число сварок в минуту | 40 |
| Производительность (число каркасов L=12 метров в смену) | 60…80 |
| Возможность оставить без навивки выпуска каркаса, мм | от 80 до 500 |
| Давление сжатого воздуха в сети, МПа) | 0,63 |
| Расход свободного воздуха, м3/мин | 0,1 |
| Расход охлаждающей воды, л/ч | 150 |
| Режим работы | автоматически по программе |
| Габаритные размеры, м | |
| длина | 18 |
| ширина | 4 |
| высота | 2 |
| Масса, кг | 5500 |
