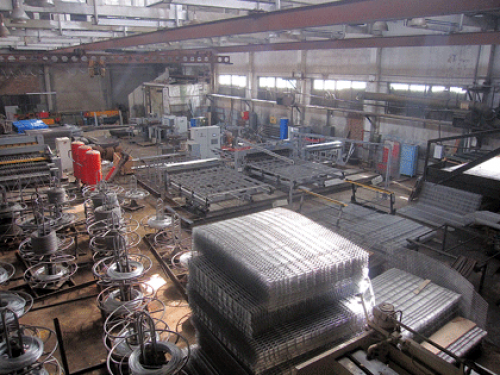

Комплекс КМС-2500К3 кондукторного типа предназначен для многоэлектродной контактной сварки проволочных раскроев заборных секций шириной 2500 мм и длиной от 1650 до 3150 мм.
Использование кондукторов позволяет достичь точной геометрии ячеек и идеальной плоскостности сеточных карт, что недостижимо при использовании механизма сварки обычной кладочной сетки, когда прутки непрерывно подаются в зону сварки из их накопителей. Полученная карта не требует дальнейшей обрубки концов выступающей проволоки.
Применение двух кондукторов позволяет совместить операции загрузки кондуктора и сварки: при размещении проволоки в одном кондукторе происходит сварка раскроя в другом, что позволяет сваривать до 100 т изделий при односменной работе.
Загрузка кондукторов осуществляется вручную двумя операторами. Возможна автоматизация процесса раскладки прутков в кондукторы благодаря использованию специального автоматического бункера, который перемещаясь по кондуктору, производит автоматическую раскладку прутков из накопителя.
Использование силового привода на базе сервоприводов и преобразователей частоты фирмы SEW-EURODRIVE дает возможность обеспечить плавную регулировку и задание шага между поперечными прутками, гарантирует точность позиционирования свариваемых проволок и надёжность работы оборудования.
Технические характеристики
| Наименование параметра | Норма |
|---|---|
| Номинальное напряжение 3-х ф. сети, 50 Гц, В | 380 |
| Потребляемая мощность при сварке в 3 очереди, кВА: | |
| длительная | 227 |
| максимальная во время сварки | 540 |
| Габаритные размеры свариваемого изделия, мм: | |
| ширина | 2500 |
| длина | от 1650 до 3150 |
| Диаметр проволоки, мм | 5…8 |
| Количество сварочных трансформаторов, шт. | 9 |
| Привод сжатия электродов | пневматический, двухстороннего типа |
| Количество пневматических цилиндров, шт. | 17 верхних, 17 нижних |
| Средняя производительность, сварочных циклов/мин | 20-30 (зависит от типа изделий) |
| Число кондукторов, используемых для сварки, шт. | 2 |
| Способ загрузки кондуктора | ручной, во время сварки изделия в другом кондукторе |
| Номинальное давление сжатого воздуха, кг/см2 | 6,3 |
| Расход свободного воздуха, м3/мин | 2,5 |
| Давление охлаждающей воды, кг/см2 | от 1,5 до 3 |
| Расход охлаждающей воды, л/ч | 800 |
| Габаритные размеры, м: | |
| длина | 12 |
| ширина | 17 |
| высота | 2,5 |
| Масса, кг | 8500 |
