Комплект оборудования для прихватки шариками и точками
Комплект оборудования предназначен для прихватки точками стали, никелевых и титановые сплавов, а также шариков Ø 1 мм из материалов Пр-НХ17СР4, Пр-Х15Н5Д4Б, NC22FeD и Т40.
Доставка по всей России! Подробности уточняйте у наших специалистов.

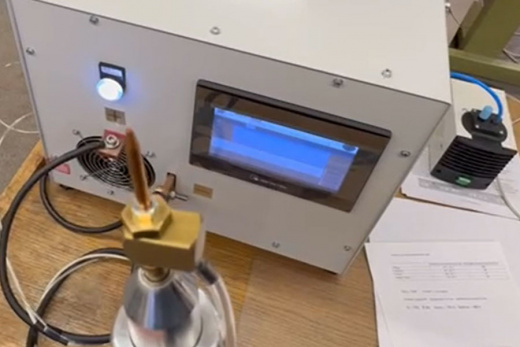

Комплект оборудования для прихватки шариками и точками
Комплект поставки
Конденсаторный источник ИКС-300
Сварочный карандаш
Вакуумный воздушный насос
Эксплуатационная документация
Технические характеристики сварочного генератора для прихватки шариками и точками
№ п/п | Требования / параметры | Размерность | Требование | Значение |
---|---|---|---|---|
I | Требования к обрабатываемым деталям (изделиям) | |||
1 | Обрабатываемые материалы |
Стали, никелевые сплавы и титановые сплавы. Шарики Ø 1 мм из мат. Пр-НХ17СР4, Пр-Х15Н5Д4Б, NC22FeD и Т40. |
||
2 | Форма заготовки |
Механически обработанные элементы. Конструкции из проката штамповок, литья и труб. Шероховатость обработки нахлестки или стыка Ra 3,2- Ra 0,8. Зазор в нахлестке или стыке 0,05...0,15 мм. |
||
3 | Размеры заготовки | |||
3.1 | Длина | мм | в диапазоне | до 500 |
3.2 | Ширина (диаметр) | мм | в диапазоне | до 500 (до 500) |
3.3 | Высота | мм | в диапазоне | до 500 |
4 | Масса заготовки | кг | в диапазоне | до 10 |
5 | Смена обрабатываемой детали | последовательная | ||
5.1 | Тип смены обрабатываемой детали | ручная | ||
6 | Размеры зоны обработки заготовки | |||
6.1 | Длина | мм | не менее | 500 |
6.2 | Ширина | мм | не менее | 200 |
6.3 | Высота | мм | не менее | 100 |
II | Конструктивные требования к оборудованию | |||
7 | Массогабаритные показатели | |||
7.1 | Масса | кг | не более | 70 |
7.2 | Габаритные размеры | |||
7.2.1 | Длина | мм | не более | 490 |
7.2.2 | Ширина | мм | не более | 445 |
7.2.3 | Высота над уровнем пола | мм | не более | 355 |
8 | Рабочие органы оборудования | |||
8.1 | Характеристики рабочего органа | |||
8.1.1 | Тип |
Сварочный карандаш; Мембранный воздушный насос |
||
8.1.2 | Количество | шт. | точно | 1/1 |
8.1.4 | Возможность регулирования характеристического показателя рабочего органа | |||
8.1.4.1 | Тип регулирования | не регулируется | ||
8.1.4.2 | Максимальное значение усилия | даН | не менее | 5 |
8.1.4.3 | Номинальное значение усилия | даН | не менее | 5 |
8.1.5 | Электрод-трубка для св. карандаша | |||
8.1.5.1 | Габариты | мм | не более |
длина 30 диаметр 2,5 внутренний диаметр 0,5 |
8.1.5.2 | Количество | мм | не менее | 100 шт. |
8.1.5.3 | Соединение со св. карандашом | резьбовое | ||
8.1.5.4 | Вид смены инструмента (электрода) | ручная | ||
III | Требования к инженерной инфраструктуре для подключения оборудования | |||
9 | Электропитание | |||
9.1 | Тип электропитания | однофазное | ||
9.2 | Номинальное напряжение и частота | В/Гц | точно | 230/50Гц |
IV | Дополнительные требования | |||
10 | Система управления | - | точно |
язык интерфейса: русский блок программного управления – 30 программ |
11 | Емкость конденсаторов | мкФ | точно | 4800 |
12 | Максимальная энергия | Дж | не более | 300 |
13 | Время импульса разряда | мс | точно |
Краткий 6/Средний 7,2/Длинный 9,5 Фактические значения могут отличаться, так как длительность импульса определяется нагрузкой |
14 | Максимальная сила тока импульса разряда | кА | не более | 10,5 кА |
