Предназначена для автоматизированной многоэлектродной сварки арматурных сеток шириной до 3300 мм.

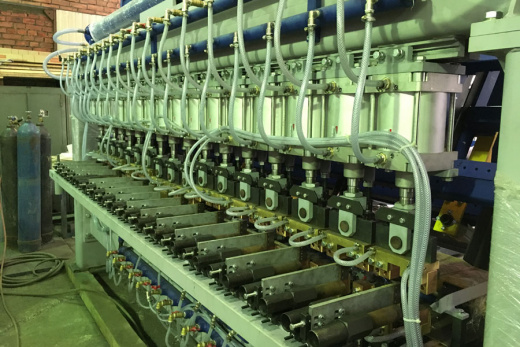

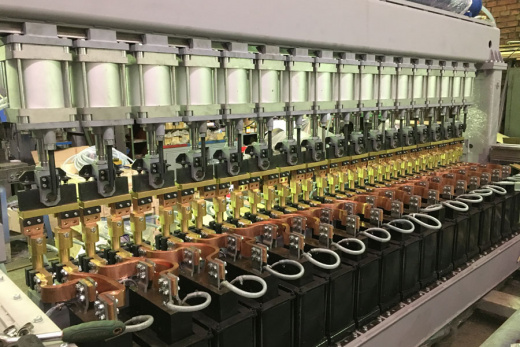

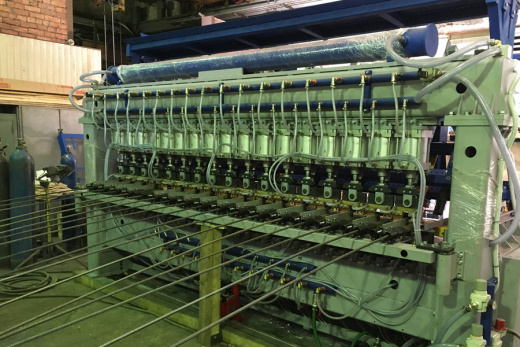

Машина МТМ-3300К1 предназначена для автоматизированной многоэлектродной сварки арматурных сеток шириной до 3300 мм с подачей заранее нарезанных в размер продольных прутков диаметром от 6 до 16 мм и подачей из бункера заранее нарезанных в размер поперечных прутков диаметром от 6 до 14 мм.
Для работы установки требуется один оператор, который осуществляет первоначальную заправку нарезанных продольных прутков в сварочный портал и нарезанных поперечных прутков в навесной бункер.
Процесс работы машины после нажатия кнопки «Пуск», а именно: подача поперечных прутков в зону сварки, проведение цикла сварки, пошаговое перемещение сваренного каркаса, пакетирование каркасов – идет в автоматическом режиме.
Задание режимов сварки и параметров готовых каркасов осуществляется через сенсорный монитор с удобным интерфейсом. Вся комплектация машины выполнена на элементной базе ведущих мировых фирм, что обеспечивает надежность работы машины и её работоспособность на весь срок эксплуатации.
По требованию заказчика возможна доработка машины до необходимых параметров.
Технические характеристики машины МТМ-3300К1
| Наименование параметра | Норма |
|---|---|
| Ширина свариваемой сетки, мм | 3300 |
| Диаметры свариваемых прутков, мм: | |
| поперечные прутки | 6…14 |
| продольные прутки | 6…16 |
| Расстояние между осями прутков, мм: | |
| продольных | 100, 150, 200, 250, 300 |
| поперечных* | 50…300 |
| Подача поперечных прутков | Автоматическая из бункера |
| Подача продольных прутков | Оператором под электроды |
| Перемещение сетки | Автоматическое программируемой кареткой |
| Число пар электродов | 33 |
| Материал прутков | Вр, А500С, В500С |
| Максимальная потребляемая мощность, кВА: | |
| длительная | 220 |
| при сварке в две очереди | 480 |
| при сварке в три очереди | 330 |
| Расход сжатого воздуха, м3/мин | 0,7 |
| Давление сжатого воздуха в сети, МПа (кгс/см2) | 0,63 (~6,3) |
| Расход охлаждающей воды, л/ч | 900 |
| Режим работы | Автоматический по программе |
| Габаритные размеры, м: | |
| длина | 2,3 |
| ширина | 4,5 |
| высота | 2,0 |
| Масса, кг | 5500 |
