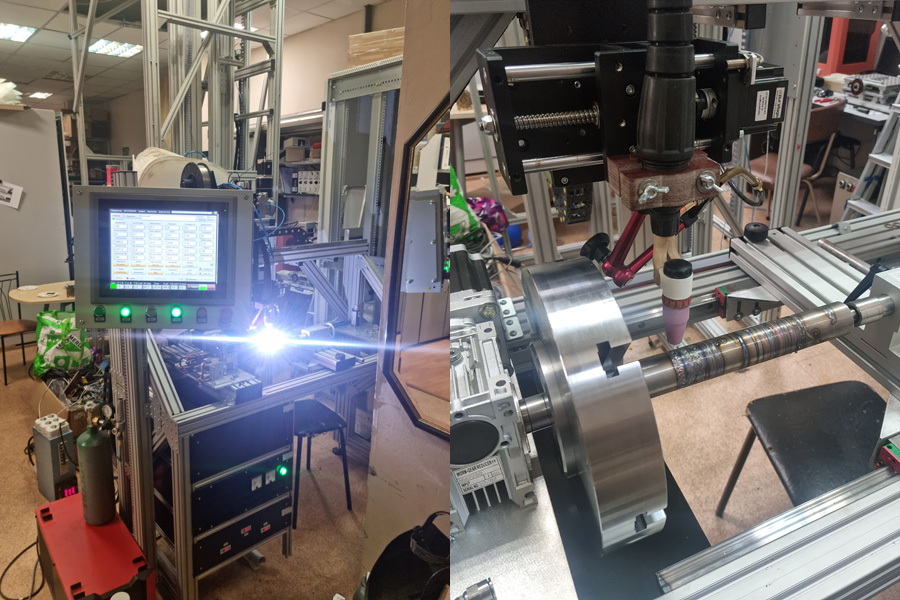

Установка предназначена для автоматической аргонодуговой сварки кольцевых швов неплавящимся (вольфрамовым) электродом.
Установка предназначена для автоматической аргонодуговой сварки кольцевых швов неплавящимся (вольфрамовым) электродом для выполнения сварочных работ при изготовлении сборочных единиц из различных высоколегированных и нержавеющих сталей, к сварным соединениям которых предъявляются повышенные требования.
Габариты свариваемых сборочных единиц: 700 х 250 мм
(макс. длина х максимальный диаметр свариваемой сборки)
Толщина свариваемых деталей: 0,5-3,0 мм
Макс. масса свариваемой сборочной единицы: 40 кг
Основные технические данные:
- Диапазон сварочного тока: 5-300А
- Напряжение холостого хода: 84 В
- Напряжение сети: 380 В
- Шаг регулирования сварочного ток: 1А
Система автоматического управления параметрами процесса сварки, полное управление сварочным источником через интерфейс.
Параметры: расход защитного газа, величина и время импульсного тока, величина и время тока паузы, величина и время стартового тока, время нарастания тока, время спада тока до тока заварки кратера, время и величина тока заварки кратера, возможность управления вращением планшайбы в период сварочного процесса (остановка или вращение на определенный угол поворота планшайбы), время предварительной и заключительной подачи защитного газа, скорость подачи проволоки, задержка останова проволоки в момент спада тока, задержка старта проволоки, задержка вращения планшайбы для стабилизации сварочной ванны в начале процесса, скорость сварки, контроль и поддержка стабильности вращения планшайбы, а также отображение текущего положения планшайбы, а также возможность программирования длины сварки с возможностью разделения всего пути сварки на 9 секторов с указанием в каждом секторе различных сварочных параметров – реализуется управлением мотора вращателя с обратным контролем с помощью энкодера.
Характеристики сварочной горелки:
- Сварочный ток для горелки: 350А
- Диапазон скорости сварки: 5-20 м/час
- Диапазон скорости подачи сварочной проволоки: 0,5-10 мм/сек
- Продолжительность включения: 100%
- Диаметр вольфрамового электрода для горелки: 2,0; 3,0; 4,0 мм
Характеристика блока охлаждения:
- Эффективность охлаждения: Q=1-1,5л/мин. 40/1000°C/Вт
- Производительность: 5,0 л/мин
