Стационарная сварочная колонна 2000 мм x 2000 мм с ручным вращением.

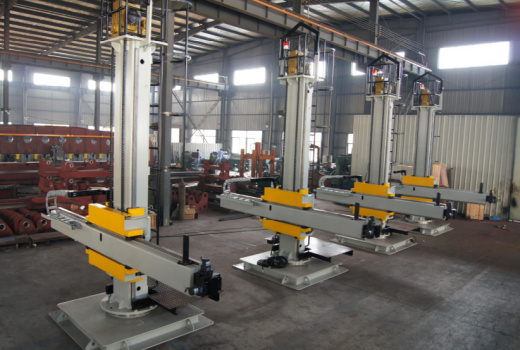

Сварочная колонна является универсальным высокотехнологическим сварочным оборудованием, позволяющим решать широчайший спектр производственных задач. Сварочная колонна (манипулятор) представляет собой жесткую сварную конструкцию, состоящую из вертикальной стойки (колонна) и горизонтальной балки (консоль), передвигающуюся по рельсовому пути (подвижный тип), с навесным сварочным оборудованием.
Устройство
Подъем горизонтальной консоли производится при помощи цепного электродвигателя по фрезерованным направляющим. Благодаря такому механизму консоль поднимается плавно и надежно фиксируется на любой высоте рабочего хода.
При необходимости, сварочную колонну можно оснастить возможностью поворота вокруг своей оси. Это необходимо для смены места сварки, а также при установке второго вида сварки, например для сварки подварочного или корневого шва.
Горизонтальное перемещение консоли осуществляется при помощи линейных направляющих Hiwin – одной из ведущих компаний, производящих линейные направляющие высокой точности. Благодаря им получилось добиться высокой скорости перемещения, сохраняя плавность и точность движения.
Система управления сварочной колонной
Шкаф с электрическим оборудованием и пульт управления смонтированы на поворотном основании колонны. Пульт подключен к шкафу при помощи длинного кабель-канала (возможно поставка пульта управления, который будет работать по беспроводной связи). В шкафу смонтирован монитор, на который выводится изображение с видеокамеры. Она необходима для позиционирования и отслеживания сварочной головки до сварки и во время процесса сварки.
Пульт управления сварочной колонной позволяет управлять следующими параметрами:
- Скорость перемещения консоли по вертикали и горизонтали;
- Смещение роликовых опор, как отдельно приводных или холостых, так и одновременное перемещение;
- Скорость вращения роликовых опор;
- Старт/стоп сварки.
При необходимости, возможно заменить пуль управления на продвинутый. В таком случае добавится возможность регулировки параметров на сварочных аппаратах прямо с пульта.
Основные технические характеристики сварочной колонны HJ-2020
| № | Наименование параметров | Значение |
| 1 | Тип конструкция | Стационарная |
| 2 | Рабочий диапазон перемещения по вертикали | 2000 мм |
| 3 | Скорость подъема консоли | 1000 мм/мин |
| 4 | Рабочий диапазон перемещения по горизонтали | 2000 мм |
| 5 | Скорость движения по горизонтали | 120-1200 мм/мин |
| 6 | Допущенная нагрузка на конце консоли | 100 кг |
| 7 | Угол поворота колонны | ±180° |
| 8 | Вид поворота колонны | Ручной |
| 9 | Электропитание | 3 фазы, переменный ток, 380В±10%, 50Гц |
| 10 | Способ управления | Шкаф электроуправления + ПУ |
| 11 | Мощность вертикального движения консоли | 0,75 кВт |
| 12 | Мощность горизантального движения | 0,37 кВт |
| 13 | Общая мощность | 1,12 кВт |
| 14 | Габаритные размеры (Д*В) | 3500 × 4100 мм |
