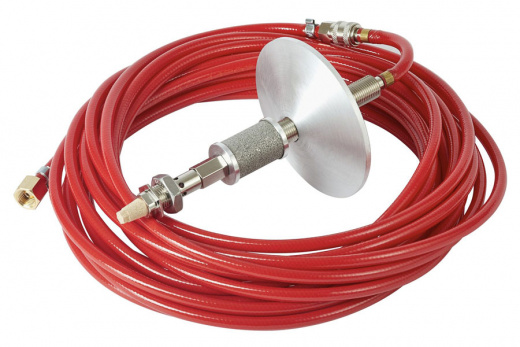

Система для приварки концевой арматуры для труб с внутренними диаметрами от 37 до 180 мм

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время.

Защита обратной стороны сварных швов трубопроводов при сварке фланцев и молочных резьб.

Подробности

Характеристики

Все товары бренда НИК ОРИОН

Доставка по всей России! Подробности уточняйте у наших специалистов.

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время.

Описание
Характеристики

Системы для приварки концевой арматуры предназначены для защиты обратной стороны сварных швов трубопроводов при сварке фланцев и молочных резьб.

Принцип действия

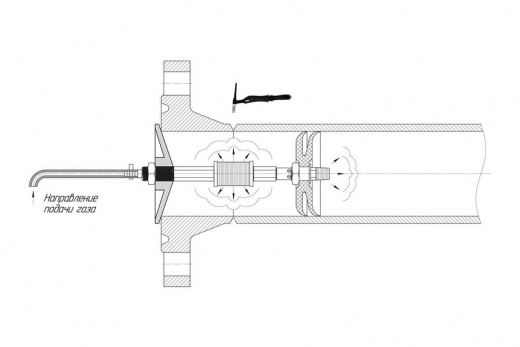

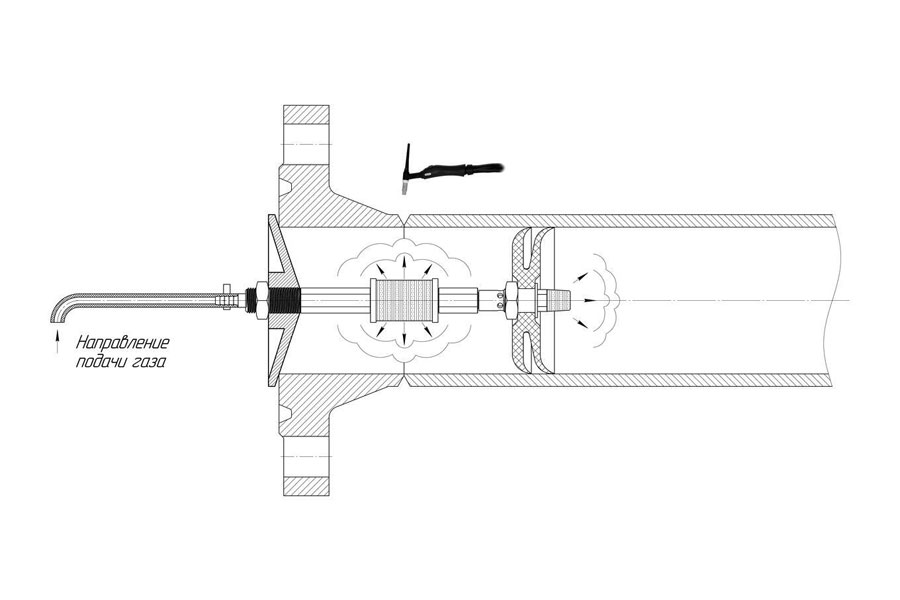

В системах для приварки концевой арматуры защитный газ подается по шлангу, через впускной клапан и распределяется через диффузор, вытесняя остаточный кислород через выпускной клапан защитного газа, регулируемый камерой выпуска защитного газа.

* Уплотнительные диски и Алюминиевые конусы для системы приварки концевой арматуры приобретаются отдельно под размер трубы.

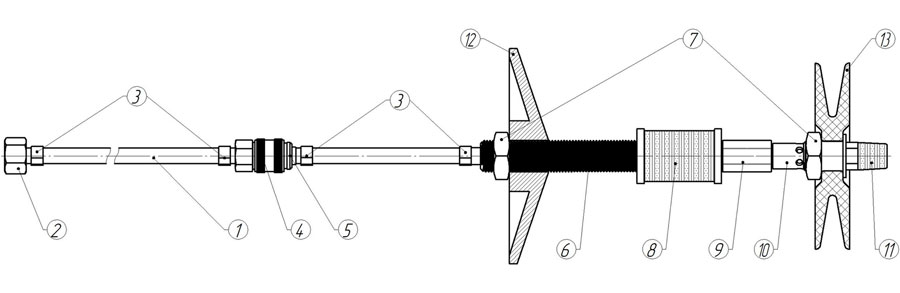

Комплектность

№	Артикул	Наименование	Кол-во
1	50000021	Шланг термостойкий Ø5/8 мм, м	10
2	140601	Гайка на редуктор 1/4G	1
3	9582	Зажимы для шланга	4
4	505606	Быстроразъемная муфта DN5	1
5	565006	Быстроразъемный штуцер DN5	1
6	—	Основа под конус	1
7	7501500	Гайка M16	2
8	7027040	Диффузор Ø27 мм	1
9	10010015	Жесткий рукав, 10 мм*	1
10	7501502	Выпускной клапан защитного газа	1
11	3456712	Камера выпуска защитного газа	1
12	400***	Конус алюминиевый Ø *** мм (не входит в комплект)	1
13	1015***	Теплоустойчивый уплотнительный диск Ø *** мм (не входит в комплект)	1

* Возможна поставка с рукавом другой длины.

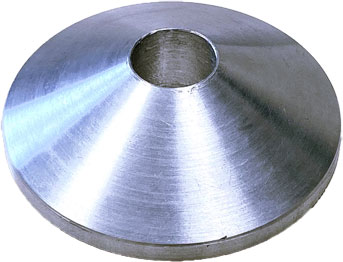

Алюминиевые конусы

№	Артикул	Диаметр конуса, мм	Внутренний диаметр трубы, мм
1	400070	∅70	до Ø 70
2	400090	∅90	Ø 70-90
3	400110	∅110	Ø 90-110
4	400130	∅130	Ø 110-130
5	400150	∅150	Ø 130-150
6	400180	∅180	Ø 150-180
