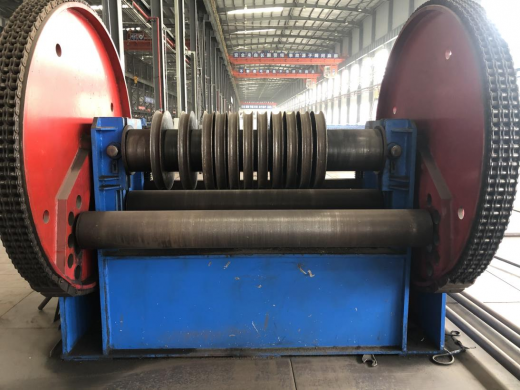

Горизонтальный панелегиб модели AGPW1600 – это станок для гибки мембранных панелей, разработанный специально для предприятий котельной отрасли.
Мембранные панели улучшают теплообмен в котле, но из-за своей необычной формы они очень тяжело поддаются гибке. Панелегиб типа DSAGPW1600 легко решает данную задачу.
Панелегиб состоит из станины, системы электропривода, системы гибки, шкафа управления и оснастки.
При выборе станка самое важное подобрать необходимую оснастку.
Она подбирается в соответствии с различными характеристиками мембранной панели:
- Гибочный штамп подбирается в соответствии с внешним диаметром трубы, толщиной стенки, шагом трубной панели, и радиусом изгиба.
- Прокладка выбирается в соответствии с различными техническими характеристиками трубной панели, гибочного штампа и радиусами изгиба. Все это соответствует прокладкам разной высоты.
Для определения высоты прокладки необходимо обратится к следующей формуле:
H = 560 − R − d/2 (мм), где:
H - высота прокладки, мм
R - радиус изгиба, мм
d - диаметр трубы, мм.
Установка управляется как в автоматическом, так и в ручном режиме. Для удобства работы на экране панели управления отображается угол гибки.
Основные технические характеристики:
- Максимальная ширина панели изгиба: ≤1600 мм;
- Диапазон радиуса изгиба: 190~500 мм (и ≥ 5D, D — диаметр трубы);
- Максимальный угол изгиба: 150°;
- Скорость гибки: 0.265 об/мин;
- Мощность двигателя: 7.5 кВт;
- Максимальный изгибающий момент: 170 кН·м*;
- Максимальная способность к изгибу: труба φ60×7.5×17;
- Диаметр трубы изгиба: 32 мм ~ 76 мм.
* Изгибающий момент может быть рассчитан по следующей формуле:
Мb = 1.2 × 10−5 × Dсредний2 × δ × GB × n, кНм ......(1), где:
- Dсредний – средний диаметр трубы, см
- Dсредний = 1/2 (Dснаружи + Dвнутри)
- δ – толщина стенки трубы, см
- GB – предел прочности на растяжение, Н/см2
- N – количество труб
Крупнейший производитель котельного оборудования и запасных частей, занимающий лидирующие позиции в области теплоснабжения, обратился в ООО «ДельтаCвар» с задачей по автоматизации изготовления жаротрубных котлов. При их изготовлении, согласно технологии, применяется гибка мембранных панелей, которые производят на этом же предприятии.
